Автоматический топливный заправка устройство — HITACHI ZX135US-3F-HCME

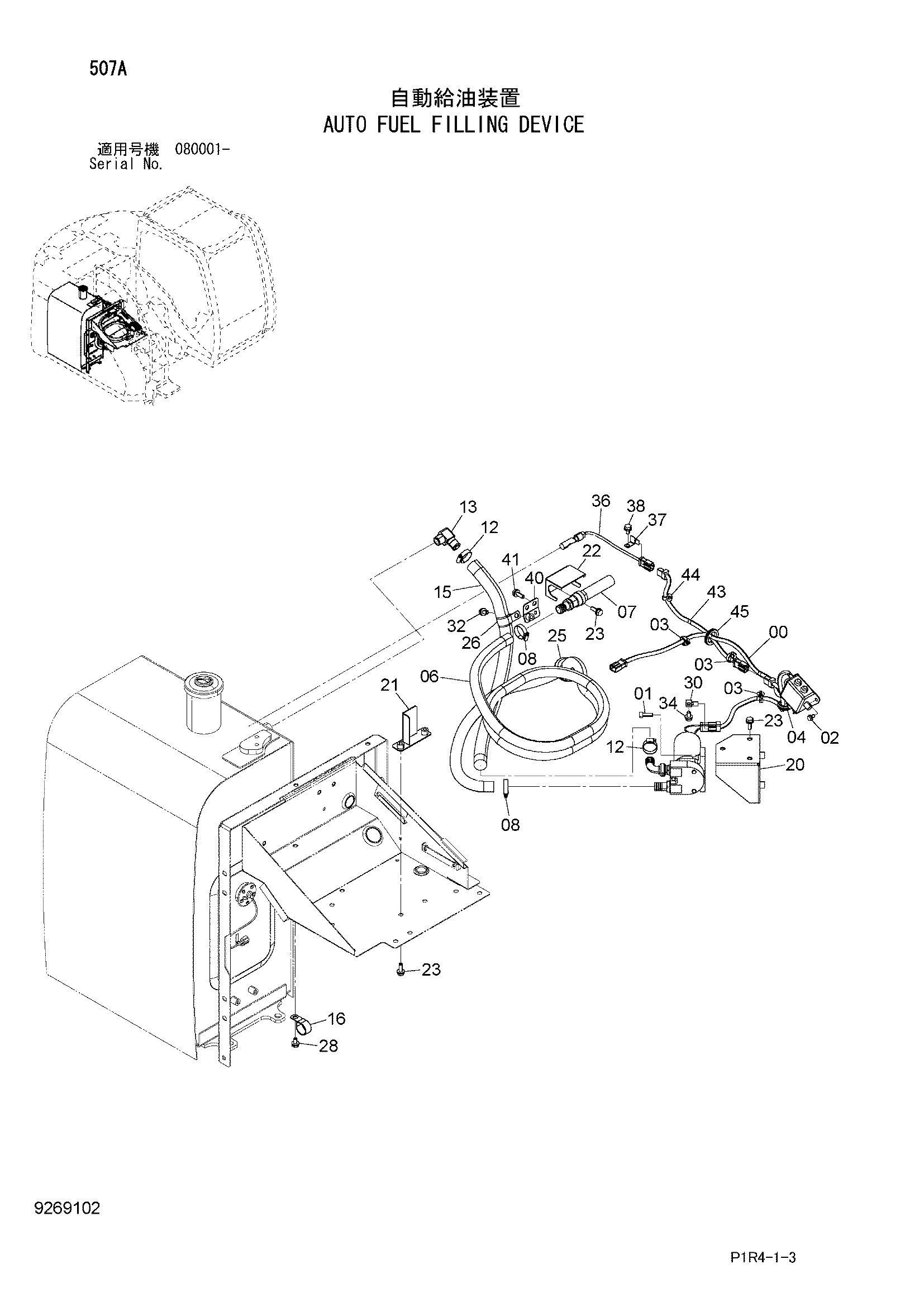

Заводская схема «Автоматический топливный заправка устройство» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4641309 | Насос | 1 |
| 01 | J781030 | Болт с внутренним шестигранником | 2 |
| 02 | J260816 | Болт с шайбой | 2 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4631913 | Зажим | 3 |
| 04 | 94-2810 | Резиновая втулка | 1 |
| 06 | 4647605 | Шланг | 1 |
| 07 | 4641263 | Сетчатый фильтр | 1 |
| 08 | 4505243 | Хомут шланга | 2 |
| 12 | 4505243 | Хомут шланга | 2 |
| 13 | 4662313 | Угловой штуцер | 1 |
| 15 | 4669471 | Топливный шланг | 1 |
| 16 | 4190264 | Зажим | 1 |
| 20 | 8111212 | Кронштейн | 1 |
| 21 | 9768887 | Кронштейн | 1 |
| 22 | 3110165 | Кронштейн | 1 |
| 23 | J271030 | Болт с шайбой | 7 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4400426 | Резиновая втулка | 1 |
| 26 | 4190264 | Зажим | 1 |
| 28 | J271020 | Болт с шайбой | 1 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 32 | J271020 | Болт с шайбой | 1 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4678872 | Выключатель уровень | 1 |
| 37 | 4355515 | Кронштейн | 1 |
| 38 | J271020 | Болт с шайбой | 1 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 9769976 | Кронштейн | 1 |
| 41 | J271030 | Болт с шайбой | 2 |
| 41A | J901030 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 4689450 | Жгут проводов | 1 |
| 44 | 4631913 | Зажим | 1 |
| 45 | 4211059 | Резиновая втулка | 1 |
| 51 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
