Пилотные гидролинии (H)(смещаемый стрела) — HITACHI ZX135US-3F-HCME

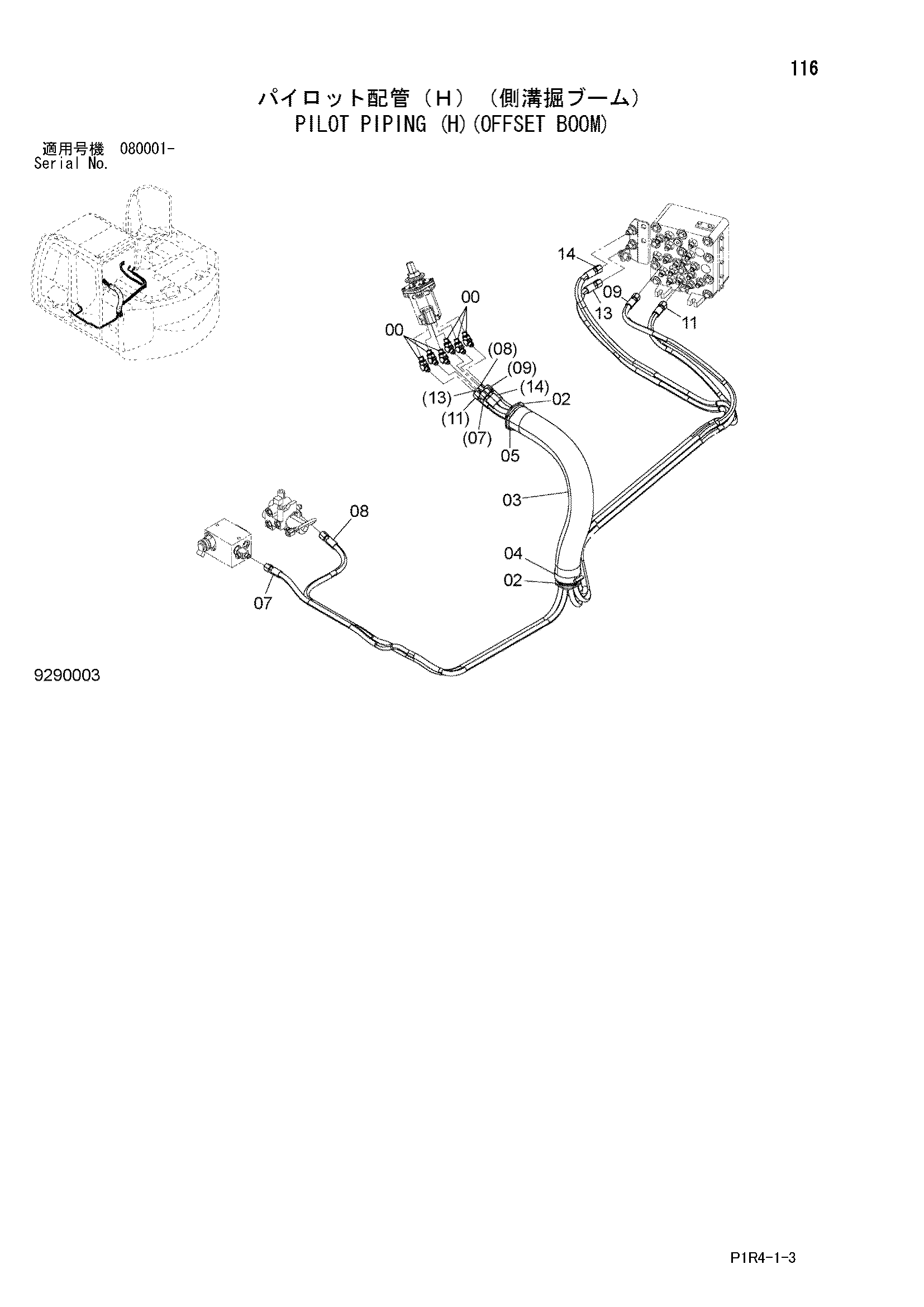

Заводская схема «Пилотные гидролинии (H)(смещаемый стрела)» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 3079728 | Втулка | 2 |
| 03 | 4379665 | Шланг | 1 |
| 04 | 4351774 | Хомут провод | 1 |
| 05 | 4323613 | Ленточный зажим | 1 |
| 07 | 4437675 | Пластиковый шланг | 1 |
| 08 | 4684250 | Пластиковый шланг | 1 |
| 09 | 4663446 | Шланг | 1 |
| 11 | 4635259 | Шланг | 1 |
| 13 | 9297777 | Шланг в сборе | 1 |
| 13A | 4456136 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 9297778 | Шланг в сборе | 1 |
| 14A | 4438258 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
