Пилотные гидролинии (J)(смещаемый стрела) — HITACHI ZX135US-3F-HCME

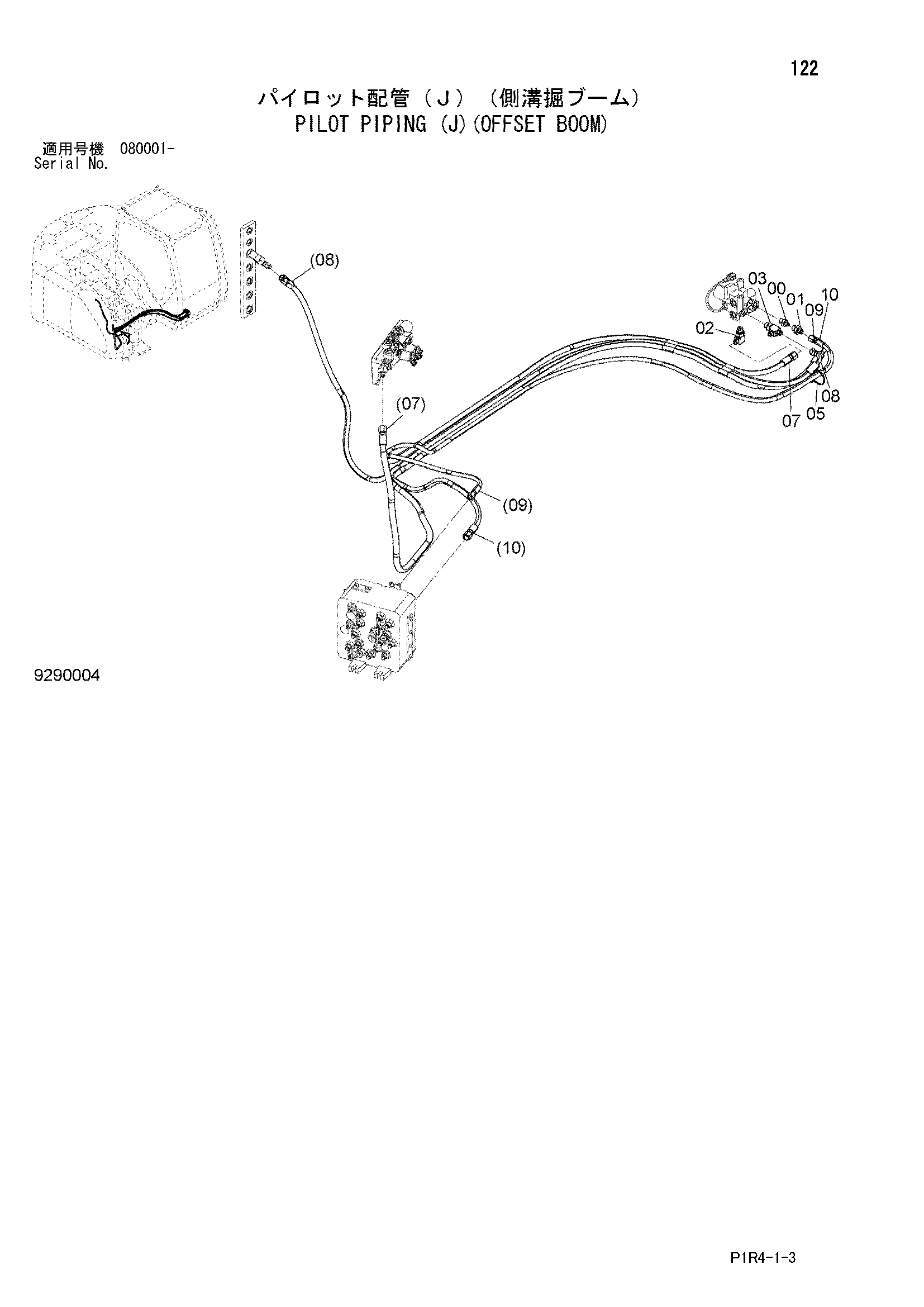

Заводская схема «Пилотные гидролинии (J)(смещаемый стрела)» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852333 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852433 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 1 |
| 07 | 9291838 | Шланг в сборе | 1 |
| 07A | 4685578 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 3 |
| 08 | 4688038 | Шланг | 1 |
| 09 | 9293468 | Шланг в сборе | 1 |
| 09A | 4656033 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 4685579 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
