Шланг защита от разрыва клапан трубопроводы (стрела)(1)(ISO специальное исполнение.) — HITACHI ZX135US-3F-HCME

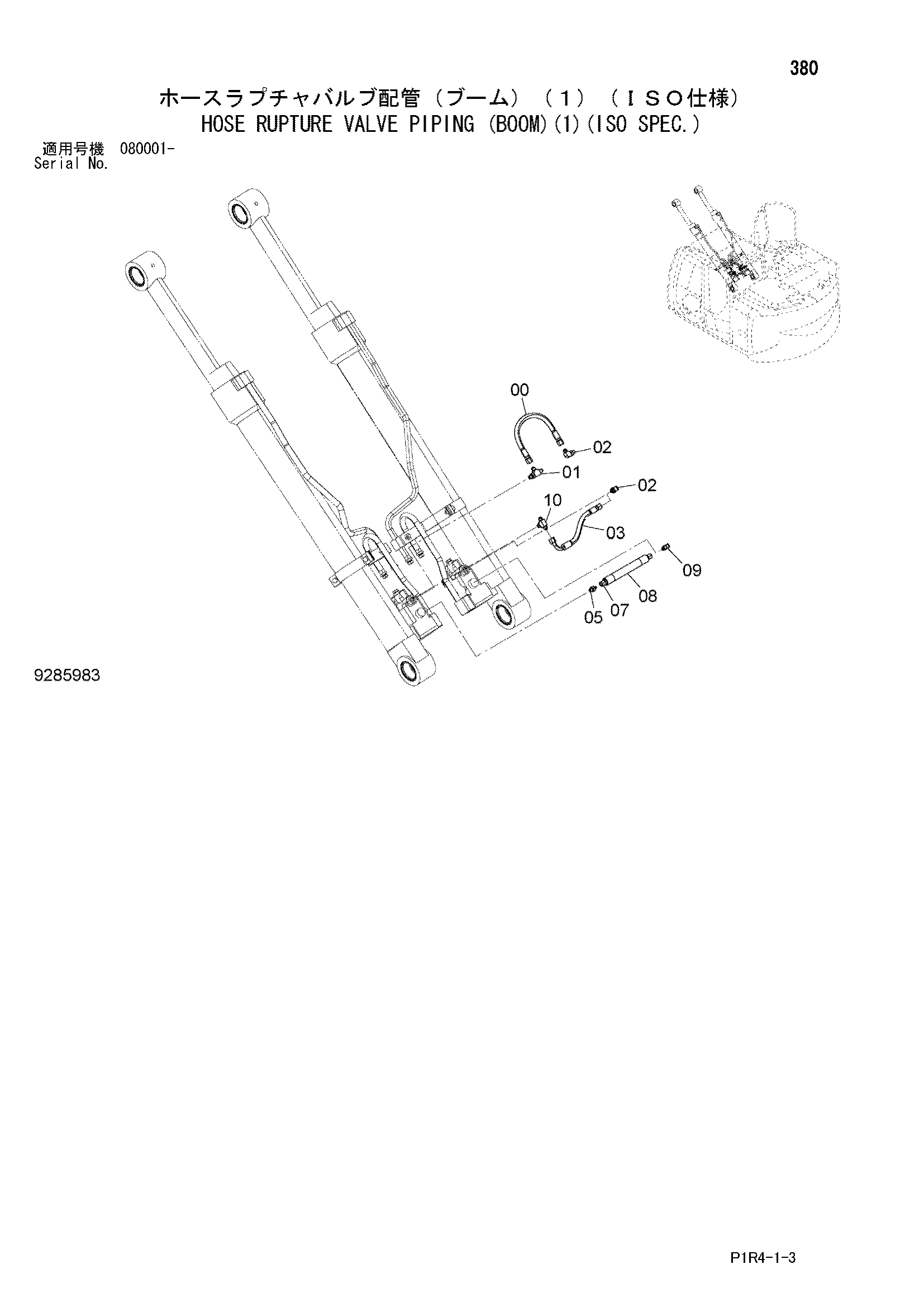

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(1)(ISO специальное исполнение.)» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9190082 | Шланг в сборе | 1 |
| 00A | 4436267 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 1 |
| 01 | A852423 | Тройник | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 9209495 | Шланг в сборе | 1 |
| 03A | 4450215 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4436270 | Шланг | 1 |
| 08 | 4436292 | Защита шланга | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852523 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
