Дополнительный. шестерня насос трубопроводы (1-2) — HITACHI ZX135US-3F-HCME

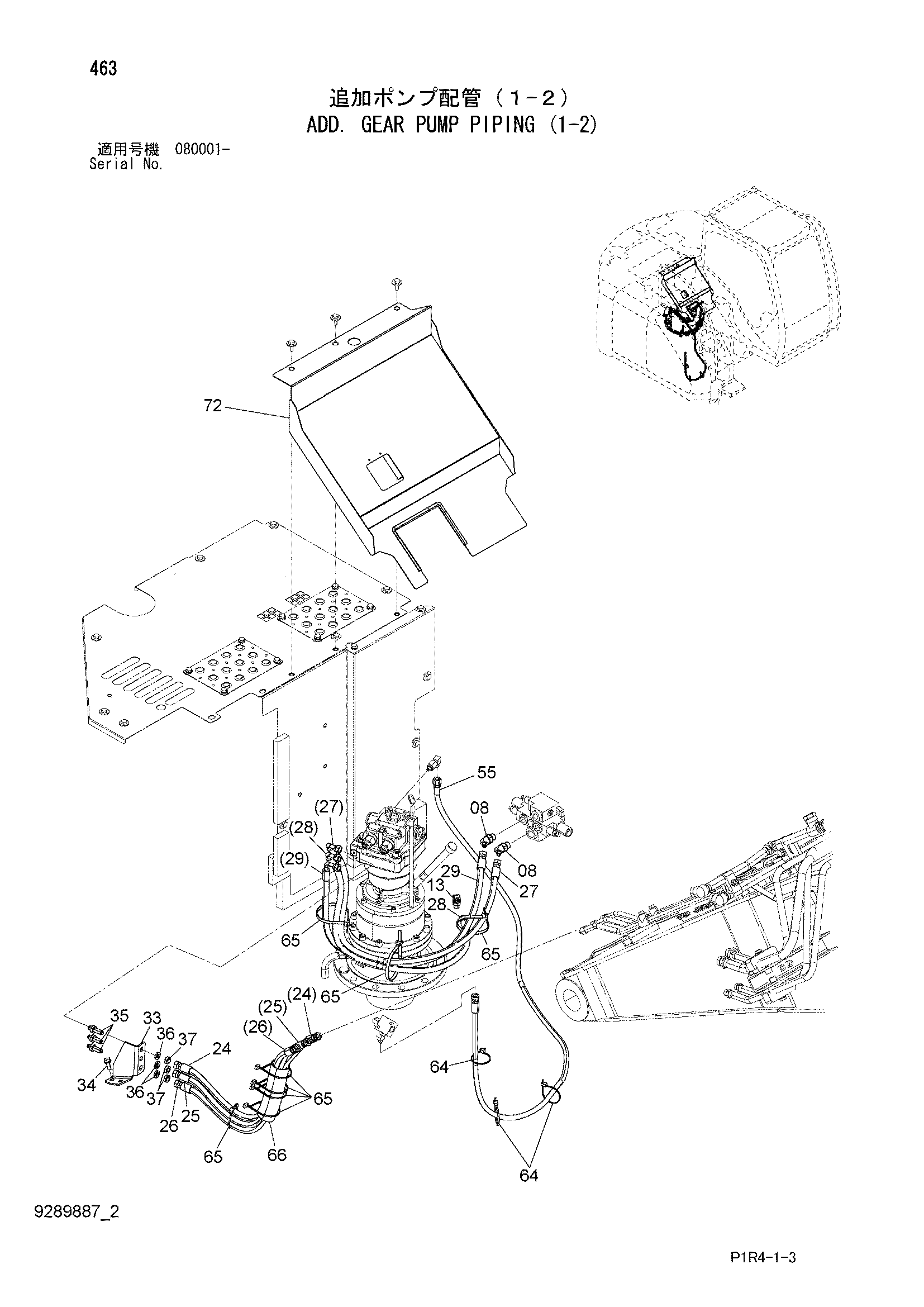

Заводская схема «Дополнительный. шестерня насос трубопроводы (1-2)» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | A852243 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 9289853 | Шланг в сборе | 1 |
| 24A | 4683496 | Шланг | 1 |
| 24B | 4327315 | Защитный кожух | 1 |
| 25 | 9289855 | Шланг в сборе | 1 |
| 25A | 4683498 | Шланг | 1 |
| 25B | 4327315 | Защитный кожух | 1 |
| 26 | 9289854 | Шланг в сборе | 1 |
| 26A | 4683497 | Шланг | 1 |
| 26B | 4327315 | Защитный кожух | 1 |
| 27 | 9289856 | Шланг в сборе | 1 |
| 27A | 4683499 | Шланг | 1 |
| 27B | 4327315 | Защитный кожух | 1 |
| 28 | 9289858 | Шланг в сборе | 1 |
| 28A | 4683501 | Шланг | 1 |
| 28B | 4327315 | Защитный кожух | 2 |
| 29 | 9289857 | Шланг в сборе | 1 |
| 29A | 4683500 | Шланг | 1 |
| 29B | 4327315 | Защитный кожух | 2 |
| 33 | 3113131 | Кронштейн | 1 |
| 34 | J271030 | Болт с шайбой | 2 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4202532 | Адаптер | 3 |
| 36 | A590914 | Пружинная шайба | 3 |
| 37 | 4202531 | Гайка | 3 |
| 55 | 9289860 | Шланг в сборе | 1 |
| 55A | 4292438 | Шланг | 1 |
| 55B | 4327315 | Защитный кожух | 5 |
| 64 | 4055312 | Ленточный зажим | 3 |
| 65 | 4121859 | Ленточный зажим | 8 |
| 66 | 4219918 | Резиновая втулка | 1 |
| 72 | 8114288 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
