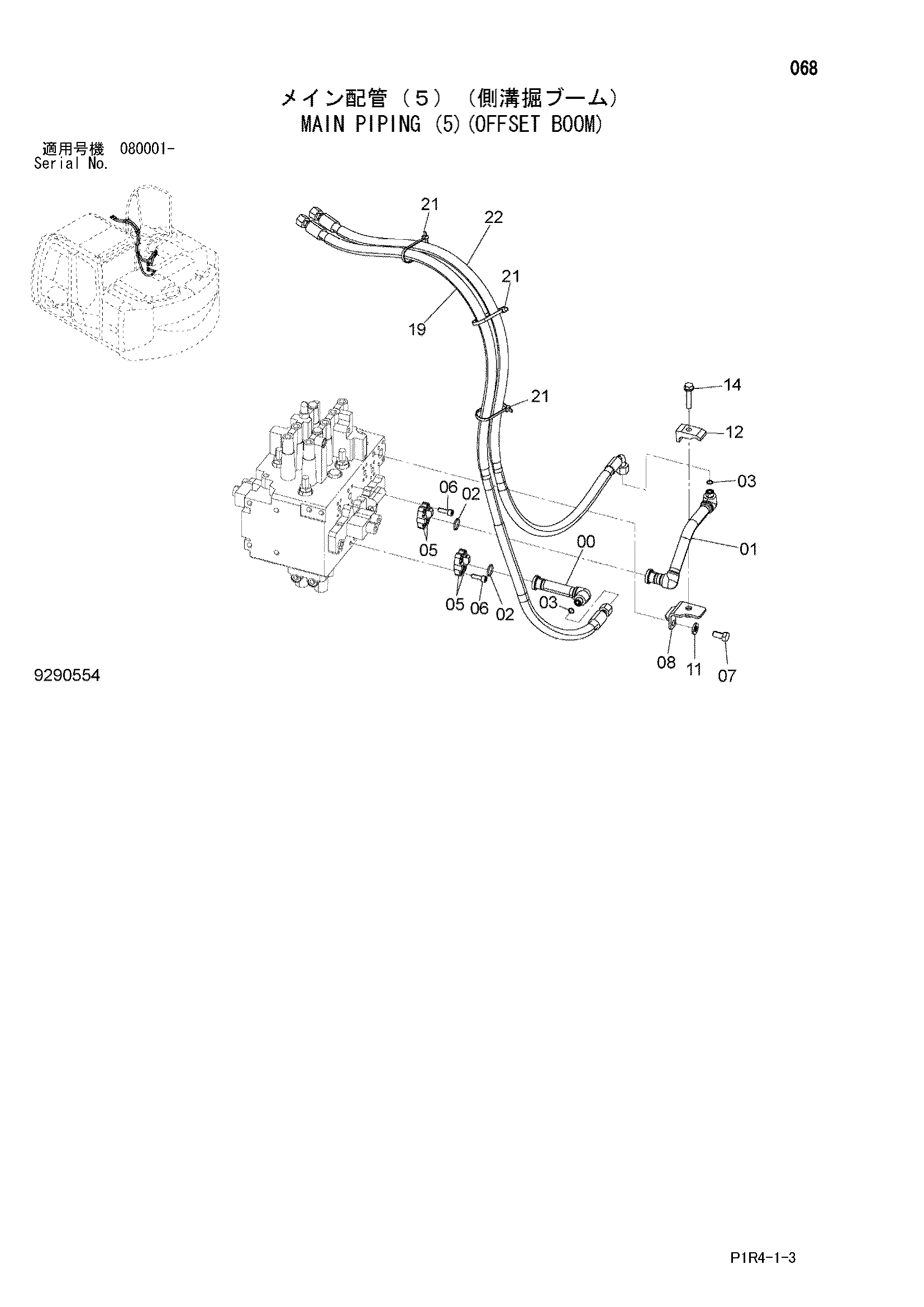

Основные гидролинии (5)(смещаемый стрела) — HITACHI ZX135US-3F-HCME
Заводская схема «Основные гидролинии (5)(смещаемый стрела)» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769543 | Трубка | 1 |
| 01 | 8113594 | Трубка | 1 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 03 | 4138938 | Уплотнительное кольцо | 2 |
| 05 | 986910 | Разъёмный фланец | 4 |
| 06 | J781030 | Болт с внутренним шестигранником | 8 |
| 07 | J901430 | Болт | 1 |
| 08 | 9767792 | Кронштейн | 1 |
| 11 | J222014 | Шайба | 1 |
| 12 | 4190126 | Хомут трубки | 1 |
| 14 | J271265 | Болт с шайбой | 1 |
| 14A | J901265 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 19 | 9299604 | Шланг в сборе | 1 |
| 19A | 4696161 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 7 |
| 21 | 4323613 | Ленточный зажим | 3 |
| 22 | 9304512 | Шланг в сборе | 1 |
| 22A | 4702088 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
