Гидроцилиндр рукояти (смещаемый стрела)(ML кран) — HITACHI ZX135US-3F-HCME

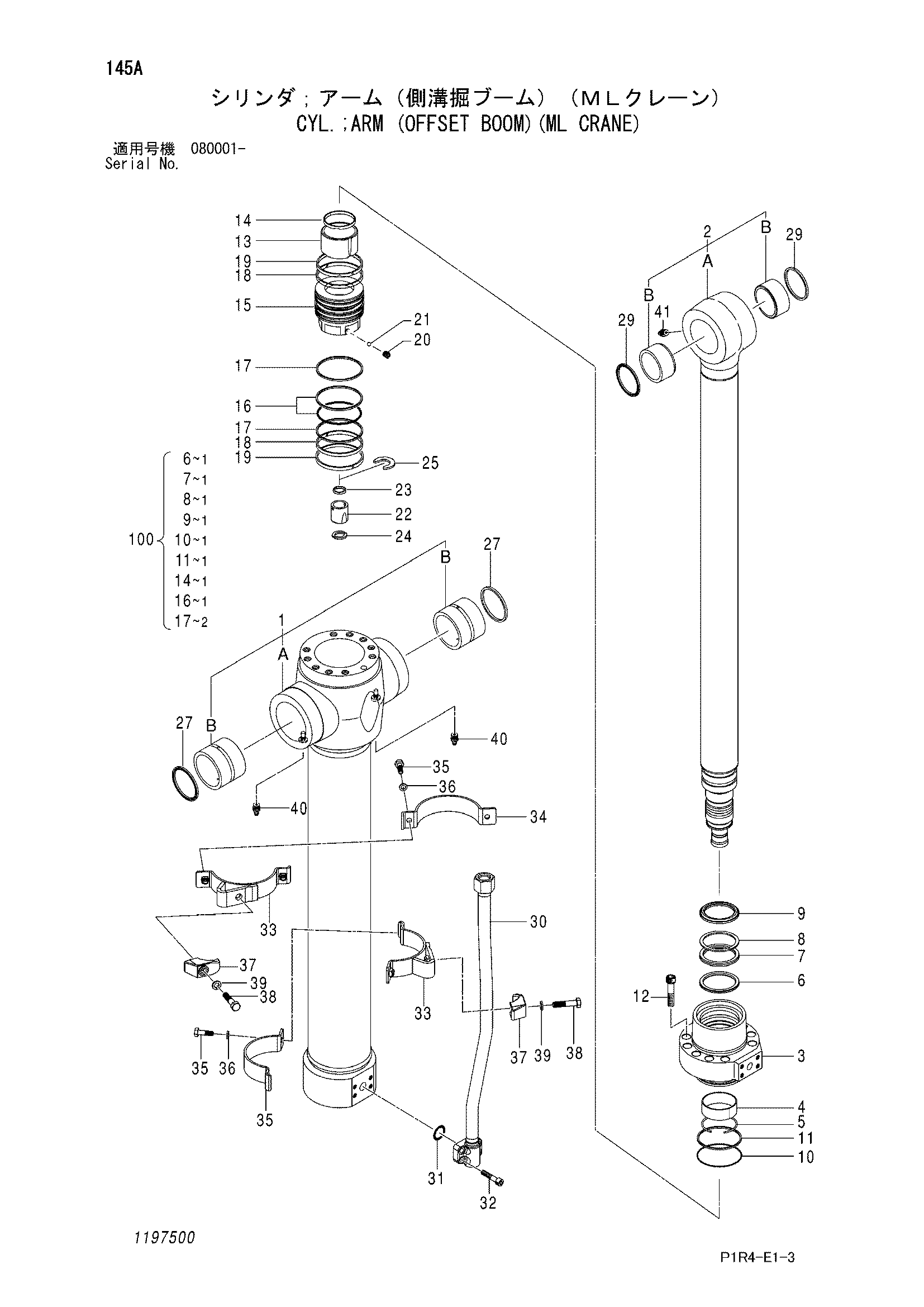

Заводская схема «Гидроцилиндр рукояти (смещаемый стрела)(ML кран)» для HITACHI ZX135US-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4683811 | Гидроцилиндр рукояти | 1 | |
| 1 | 1197001 | Труба гидроцилиндра | 1 |
| 1B | 3086132 | Втулка пальца | 2 |
| 2 | 1197003 | Шток поршня | 1 |
| 2B | 4352400 | Втулка пальца | 2 |
| 3 | 0864003 | Головка гидроцилиндра | 1 |
| 4 | 0309004 | Втулка | 1 |
| 5 | 0208304 | Кольцо | 1 |
| 6 | 0788911 | Кольцо | 1 |
| 7 | 0788912 | U-образная манжета | 1 |
| 8 | 0208306 | Опорное кольцо | 1 |
| 9 | 0667204 | Грязесъёмное кольцо | 1 |
| 10 | A811110 | Уплотнительное кольцо | 1 |
| 11 | 0310904 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 10 |
| 13 | 0409706 | Амортизирующий подшипник | 1 |
| 14 | 0667205 | Уплотнение амортизатор | 1 |
| 15 | 1102303 | Поршень | 1 |
| 16 | 0225614 | Уплотнительное кольцо | 1 |
| 17 | 0496605 | Опорное кольцо | 2 |
| 18 | 1102304 | Направляющее кольцо | 2 |
| 19 | 0310908 | Кольцо | 2 |
| 20 | 0309011 | Установочный винт | 1 |
| 21 | 0111707 | Стальной шарик | 1 |
| 22 | 0409913 | Амортизирующий подшипник | 1 |
| 23 | 0667411 | Уплотнение амортизатор | 1 |
| 24 | 0409915 | Ограничитель | 2 |
| 25 | 0686406 | Стопорное кольцо | 1 |
| 27 | 4067902 | Пылезащитное уплотнение | 2 |
| 29 | 4084578 | Пылезащитное уплотнение | 2 |
| 30 | 1197005 | Трубка | 1 |
| 31 | 4506430 | Уплотнительное кольцо | 2 |
| 32 | M341030 | Болт с внутренним шестигранником | 8 |
| 33-39 | 0864005 | Комплект лента | 1 |
| 33 | 0864006 | Лента | 2 |
| 34 | 0309314 | Лента | 2 |
| 35 | J901035 | Болт | 4 |
| 36 | A590910 | Шайба | 4 |
| 37 | 0309021 | Держатель | 2 |
| 38 | 0667013 | Болт | 2 |
| 39 | 0208516 | Пружинная шайба | 2 |
| 40 | J75481 | Пресс-маслёнка | 3 |
| 100 | 4662890 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
