Основные гидролинии (2) — HITACHI ZX135US-3F-AMS

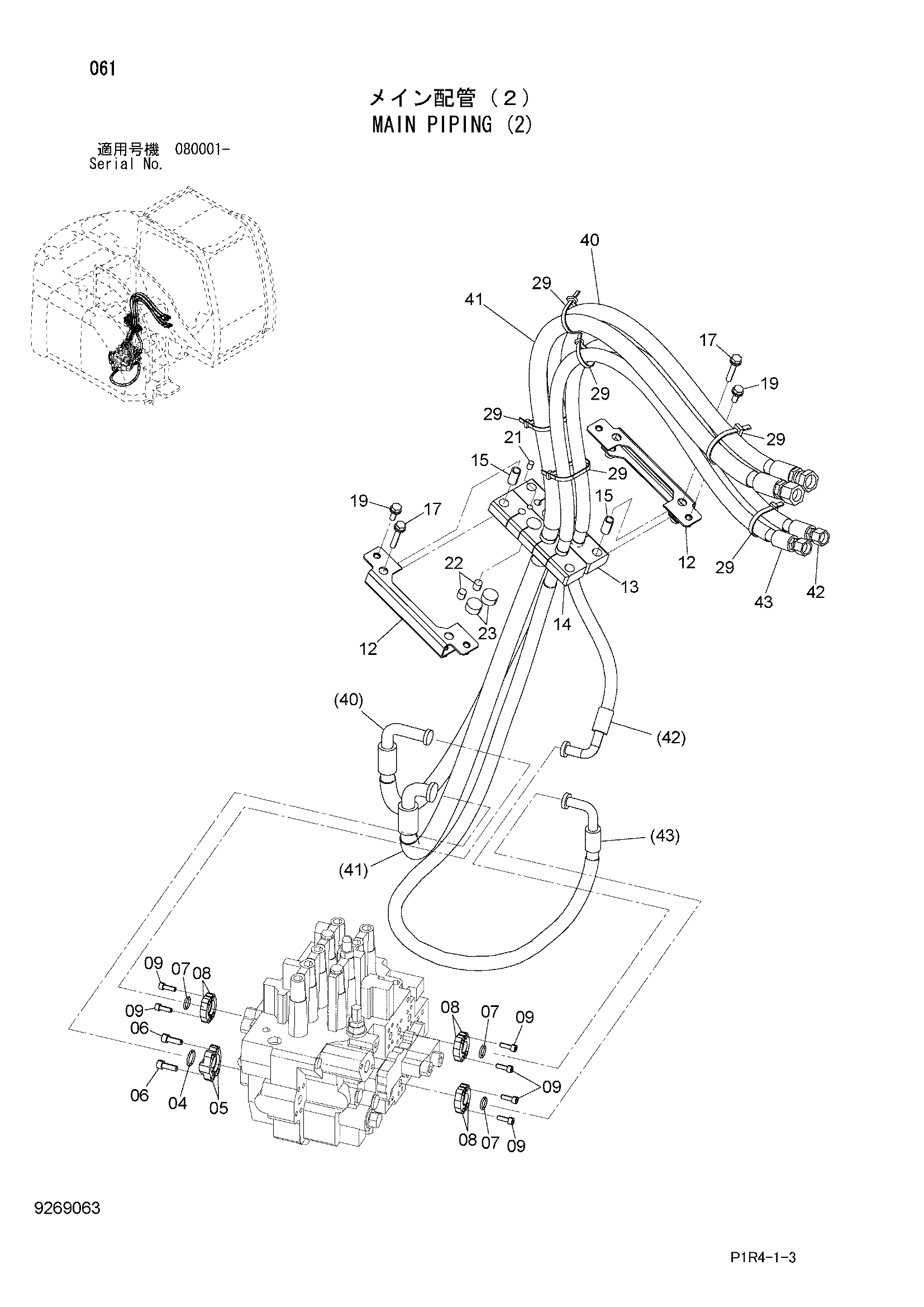

Заводская схема «Основные гидролинии (2)» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 971489 | Уплотнительное кольцо | 1 |
| 05 | 986910 | Разъёмный фланец | 2 |
| 06 | J781030 | Болт с внутренним шестигранником | 4 |
| 07 | 4510167 | Уплотнительное кольцо | 3 |
| 08 | 4510173 | Разъёмный фланец | 6 |
| 09 | J780825 | Болт с внутренним шестигранником | 12 |
| 12 | 8107456 | Кронштейн | 2 |
| 13 | 4662855 | Резиновая прокладка | 1 |
| 14 | 4662856 | Резиновая прокладка | 1 |
| 15 | 4662135 | Проставка | 4 |
| 17 | J271060 | Болт с шайбой | 4 |
| 17A | J901060 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | J271030 | Болт с шайбой | 4 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4694829 | Пробка | 1 |
| 22 | 4678799 | Пробка | 2 |
| 23 | 4678800 | Пробка | 2 |
| 29 | 4323613 | Ленточный зажим | 6 |
| 40 | 9298758 | Шланг в сборе | 1 |
| 40A | 4694820 | Шланг | 1 |
| 40B | 4327294 | Защитный кожух | 7 |
| 41 | 9298759 | Шланг в сборе | 1 |
| 41A | 4694821 | Шланг | 1 |
| 41B | 4327294 | Защитный кожух | 7 |
| 42 | 9298756 | Шланг в сборе | 1 |
| 42A | 4694818 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 4 |
| 43 | 9298757 | Шланг в сборе | 1 |
| 43A | 4694819 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
