Поворот мотион сигнализация — HITACHI ZX135US-3F-AMS

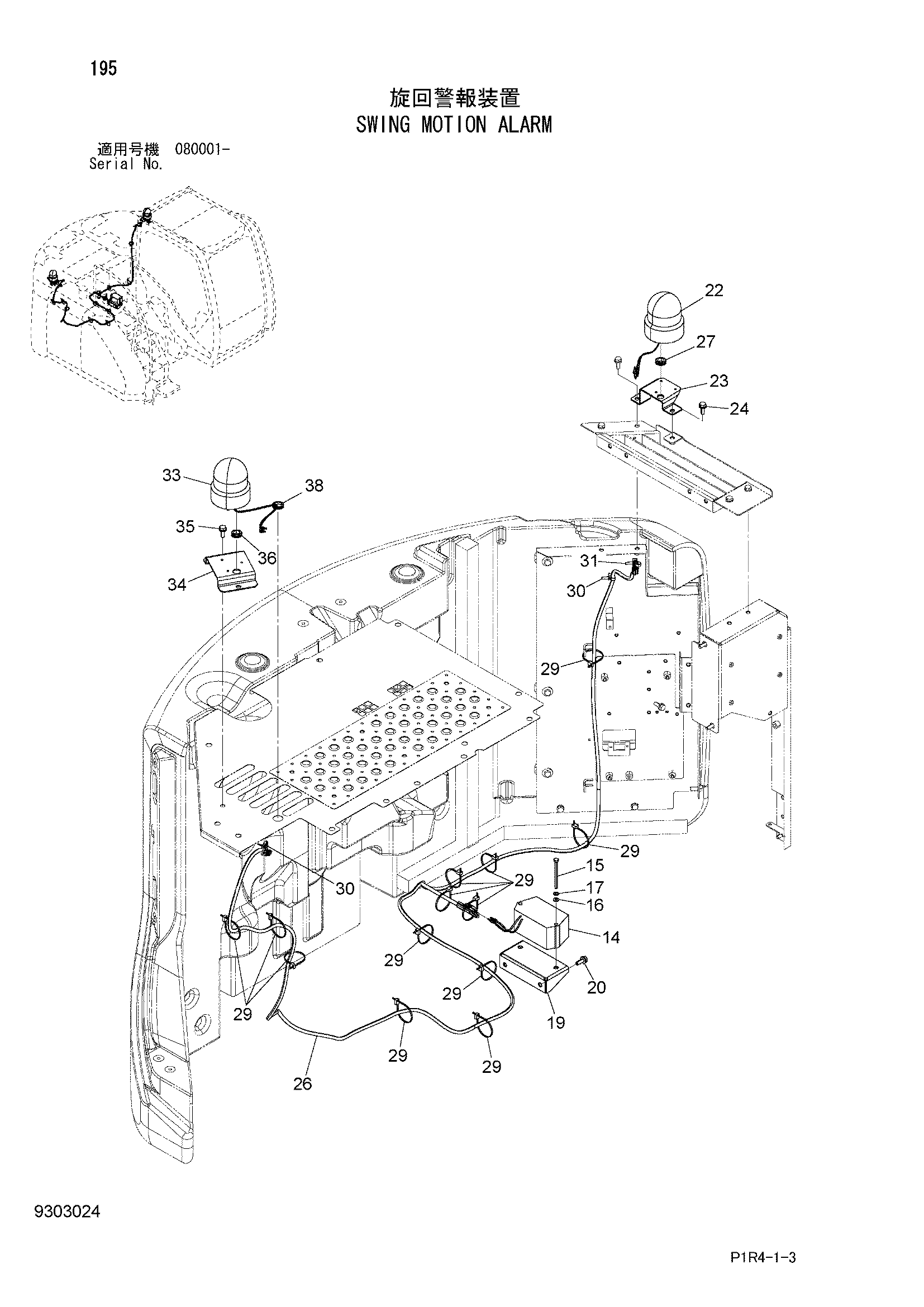

Заводская схема «Поворот мотион сигнализация» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 4637647 | Зуммер | 1 |
| 15 | J900800 | Болт | 2 |
| 16 | A590108 | Плоская шайба | 2 |
| 17 | A590908 | Пружинная шайба | 2 |
| 19 | 8074688 | Кронштейн | 1 |
| 20 | J271030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4310604 | Патлите | 1 |
| 22A | 4614254 | Крышка | 1 |
| 22B | 4619772 | Лампа | 1 |
| 23 | 4673309 | Кронштейн | 1 |
| 24 | J271030 | Болт с шайбой | 1 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 3110510 | Жгут проводов | 1 |
| 27 | 94-2816 | Резиновая втулка | 1 |
| 29 | 4055312 | Ленточный зажим | 13 |
| 30 | 4254600 | Зажим | 2 |
| 31 | 4259220 | Зажим | 1 |
| 33 | 4310604 | Патлите | 1 |
| 33A | 4614254 | Крышка | 1 |
| 33B | 4619772 | Лампа | 1 |
| 34 | 4235958 | Кронштейн | 1 |
| 35 | J271030 | Болт с шайбой | 2 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 94-2816 | Резиновая втулка | 1 |
| 38 | 4235210 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
