Ковш блокировка клапан — HITACHI ZX135US-3F-AMS

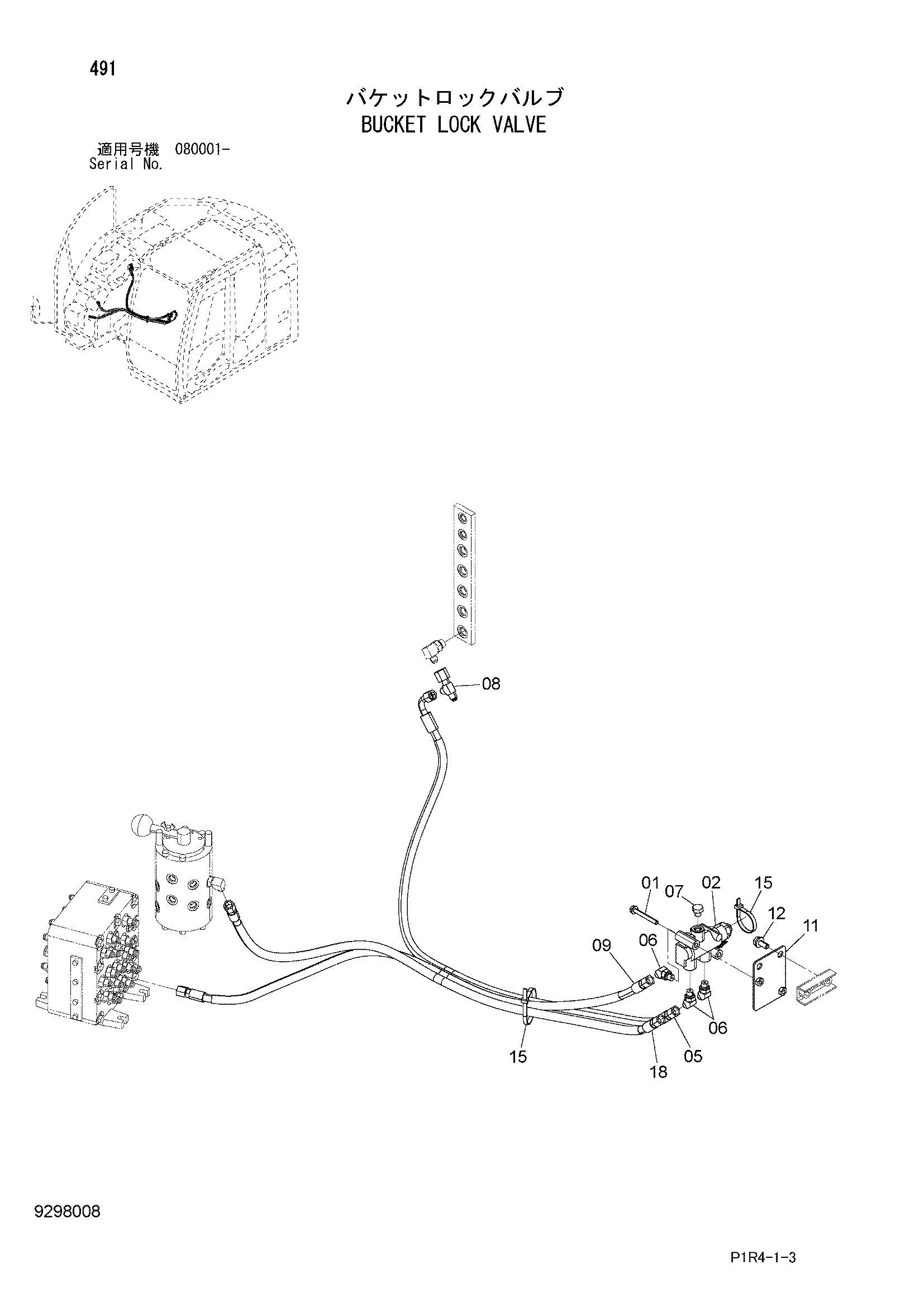

Заводская схема «Ковш блокировка клапан» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260865 | Болт с шайбой | 2 |
| 01A | J900865 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 9218206 | Электромагнитный клапан | 1 |
| 05 | 9299129 | Шланг в сборе | 1 |
| 05A | 4660092 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 3 |
| 06 | A852223 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4246672 | Соединительный штуцер | 1 |
| 09 | 9272834 | Шланг в сборе | 1 |
| 09A | 4702086 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 3 |
| 11 | 9770616 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | 4323613 | Ленточный зажим | 2 |
| 18 | 9299934 | Шланг в сборе | 1 |
| 18A | 4696743 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
