HSB общий трубопроводы (передний)[EU] — HITACHI ZX135US-3F-AMS

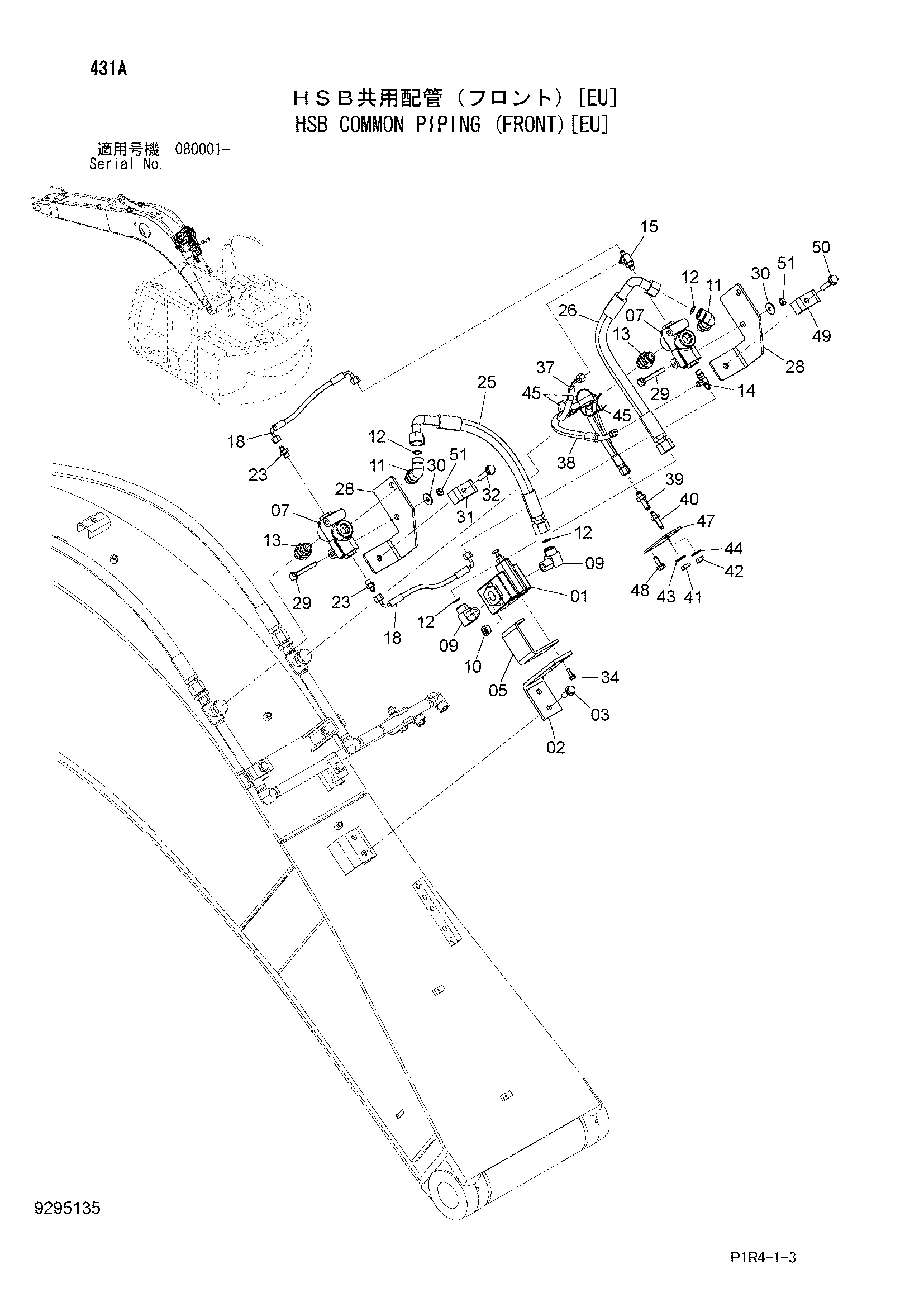

Заводская схема «HSB общий трубопроводы (передний)[EU]» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема HSB общий трубопроводы (передний)[EU] HITACHI ZX135US-3F-AMS](/catalog-drawings/7a/7a771789-3c18-4235-bb78-cac21250189e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | 3109114 | Кронштейн | 1 |
| 03 | J271240 | Болт с шайбой | 2 |
| 03A | J901240 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4399797 | Кронштейн | 1 |
| 07 | 4629744 | Запорный клапан | 2 |
| 09 | 4272267 | Угловой штуцер | 2 |
| 10 | 94-2014 | Пробка | 1 |
| 11 | A853366 | Угловой штуцер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | 4276851 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4239712 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852422 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4627868 | Шланг | 2 |
| 23 | A852122 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4665769 | Шланг | 1 |
| 26 | 4668716 | Шланг | 1 |
| 28 | 8106357 | Кронштейн | 2 |
| 29 | J271085 | Болт с шайбой | 4 |
| 29A | J901085 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J217083 | Шайба | 4 |
| 31 | 4190126 | Хомут трубки | 1 |
| 32 | J271265 | Болт с шайбой | 1 |
| 32A | J901265 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 34 | J260825 | Болт с шайбой | 3 |
| 34A | J900825 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 37 | 9274941 | Шланг в сборе | 1 |
| 37A | 4635378 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 1 |
| 38 | 9290368 | Шланг в сборе | 1 |
| 38A | 4622809 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 2 |
| 39 | 4202532 | Адаптер | 1 |
| 40 | 4248117 | Адаптер | 1 |
| 41 | 4202531 | Гайка | 1 |
| 42 | 4209198 | Гайка | 1 |
| 43 | A590116 | Плоская шайба | 1 |
| 44 | A590114 | Плоская шайба | 1 |
| 45 | 4055312 | Ленточный зажим | 3 |
| 47 | 4678524 | Пластина | 1 |
| 48 | J271030 | Болт с шайбой | 2 |
| 48A | J901030 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | 4190127 | Хомут трубки | 1 |
| 50 | J271275 | Болт с шайбой | 1 |
| 50A | J901275 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 51 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
