Топливные трубопроводы — HITACHI ZX135US-3F-AMS

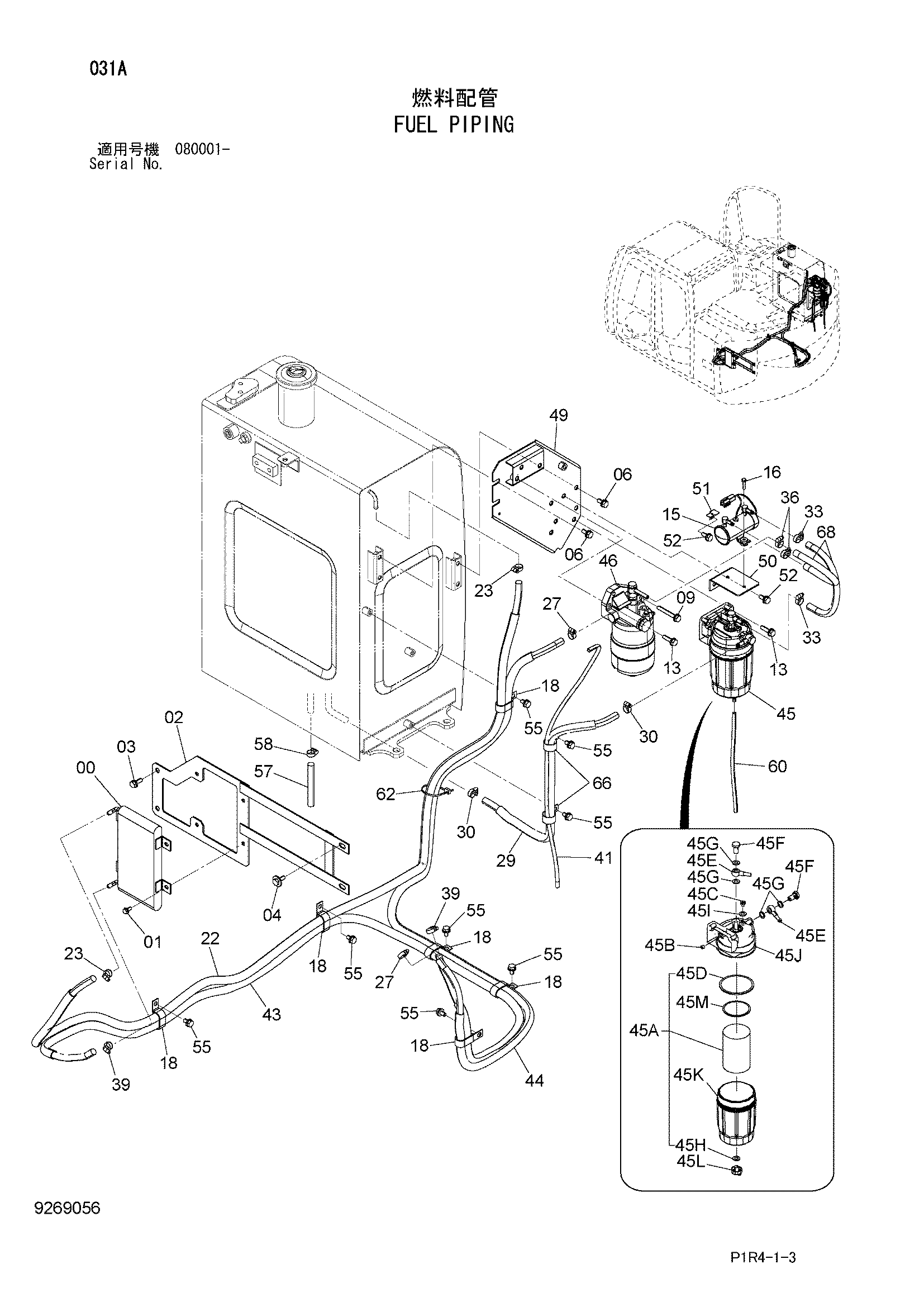

Заводская схема «Топливные трубопроводы» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4626193 | Радиатор | 1 |
| 01 | J260820 | Болт с шайбой | 4 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 8108130 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J281030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | J271075 | Болт с шайбой | 1 |
| 09A | J901075 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 13 | J271040 | Болт с шайбой | 4 |
| 13A | J901040 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4645227 | Насос | 1 |
| 15A | 4658052 | Прокладка | 1 |
| 15B | 4658053 | Сетчатый фильтр | 1 |
| 16 | J260630 | Болт с шайбой | 2 |
| 16A | J900630 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 18 | 4192034 | Зажим | 6 |
| 22 | 9270861 | Топливный шланг | 1 |
| 22A | 4662570 | Трубка | 1 |
| 22B | 4483944 | Топливный шланг | 1 |
| 23 | 4514700 | Зажим шланг | 2 |
| 27 | 4514700 | Зажим шланг | 2 |
| 29 | 9270863 | Топливный шланг | 1 |
| 29A | 4610630 | Трубка | 1 |
| 29B | 4388236 | Топливный шланг | 1 |
| 30 | 4514700 | Зажим шланг | 2 |
| 33 | 4514700 | Зажим шланг | 2 |
| 36 | 4514700 | Зажим шланг | 2 |
| 39 | 4514700 | Зажим шланг | 2 |
| 41 | 4655884 | Виниловый шланг | 1 |
| 43 | 9278556 | Топливный шланг | 1 |
| 43A | 4671296 | Топливный шланг | 1 |
| 43B | 4663226 | Трубка | 1 |
| 44 | 9278555 | Топливный шланг | 1 |
| 44A | 4336810 | Топливный шланг | 1 |
| 44B | 4653832 | Трубка | 1 |
| 45 | 4679980 | Топливный фильтр | 1 |
| 45A | 4676385 | Топливный фильтр | 1 |
| 45B | 4653188 | Пробка | 1 |
| 45C | 4653191 | Пробка воздушный | 1 |
| 45D | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 45E | 4326742 | Трубка топливный | 2 |
| 45F | 4326740 | Болт | 2 |
| 45G | 4326741 | Прокладка (для проушина болт) | 4 |
| 45H | 4653194 | Прокладка (для дренажный) | 1 |
| 45I | 4653192 | Прокладка | 1 |
| 45J | 4653187 | Головка | 1 |
| 45K | 4653189 | Корпус фильтр (клеар) | 1 |
| 45L | 4653193 | Пробка дренажный | 1 |
| 45M | 4653190 | Кольцо | 1 |
| 46 | 4688791 | Топливный фильтр | 1 |
| 46A | 4642641 | Топливный фильтр | 1 |
| 46B | 4634979 | Манжета (M16) | 1 |
| 46C | 4634716 | Болт проушина (M16) | 1 |
| 46D | 4634911 | Трубка топливный | 1 |
| 46E | 4687656 | Корпус фильтр | 1 |
| 46F | 4687657 | Пробка дренажный | 1 |
| 46G | 4687659 | Кольцо | 1 |
| 46H | 4687660 | Уплотнительное кольцо | 1 |
| 46I | 4687658 | Прокладка | 1 |
| 46J | 4687946 | Пробка | 1 |
| 46K | 4687947 | Пробка | 1 |
| 49 | 8110918 | Кронштейн | 1 |
| 50 | 8100676 | Кронштейн | 1 |
| 51 | 4381930 | Кронштейн | 1 |
| 52 | J271025 | Болт с шайбой | 3 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 55 | J271020 | Болт с шайбой | 8 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | 4464978 | Топливный шланг | 1 |
| 58 | 4514700 | Зажим шланг | 1 |
| 60 | 4677530 | Виниловый шланг | 1 |
| 62 | 4055312 | Ленточный зажим | 1 |
| 66 | 4192035 | Зажим | 2 |
| 68 | 4407161 | Топливный шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
