Гидроцилиндр. смещаемый — HITACHI ZX135US-3F-AMS

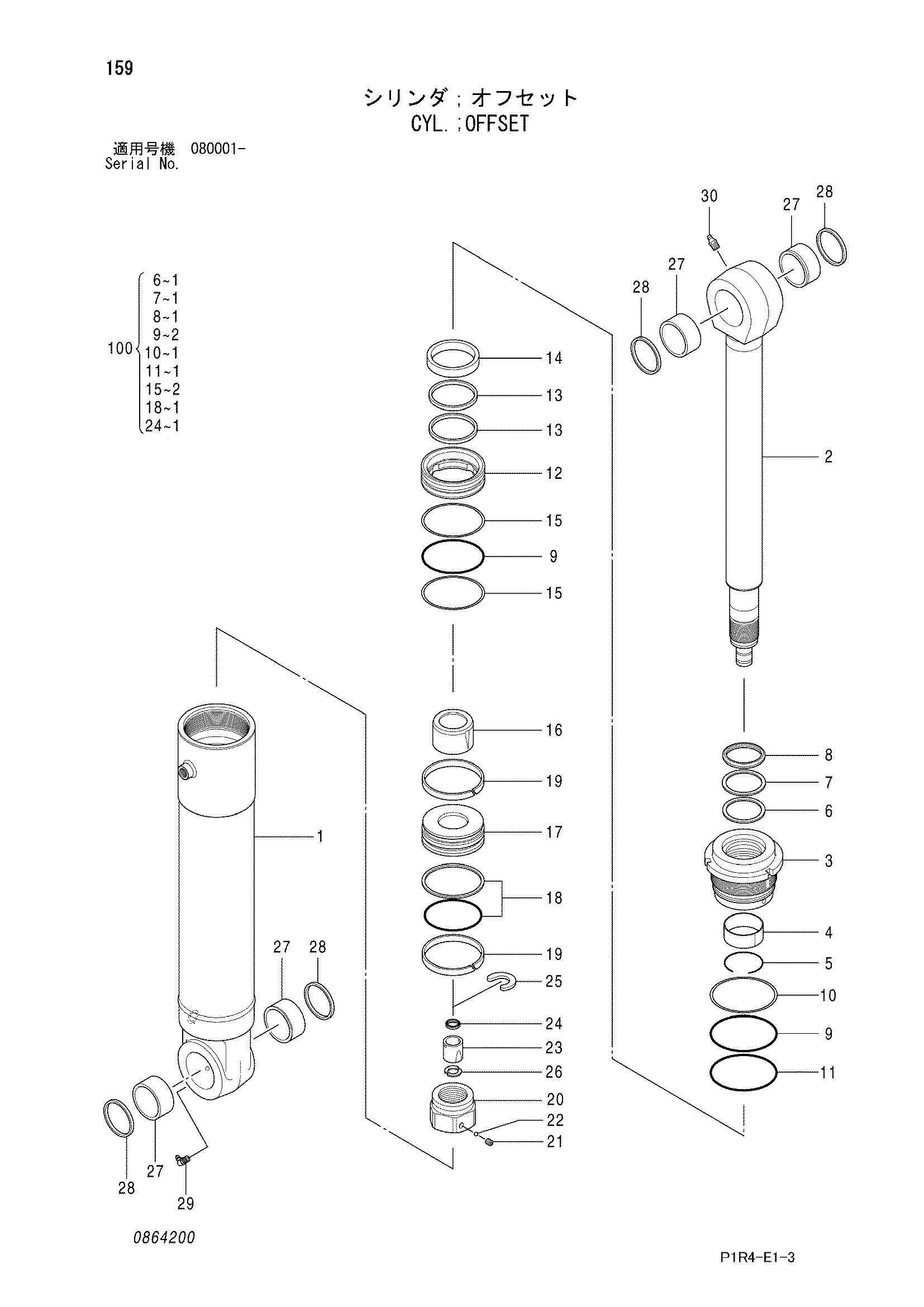

Заводская схема «Гидроцилиндр. смещаемый» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4472734 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 0864201 | Труба гидроцилиндра | 1 |
| 2 | 0864202 | Шток поршня | 1 |
| 3 | 0814206 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка пальца | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0789306 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0666806 | Грязесъёмное кольцо | 1 |
| 9 | A811115 | Уплотнительное кольцо | 2 |
| 10 | 0814207 | Опорное кольцо | 1 |
| 11 | A810120 | Уплотнительное кольцо | 1 |
| 12 | 0864203 | Держатель | 1 |
| 13 | 0863206 | Уплотнение амортизатор | 2 |
| 14 | 0863207 | Втулка | 1 |
| 15 | 0261310 | Опорное кольцо | 2 |
| 16 | 0864204 | Амортизирующий подшипник | 1 |
| 17 | 0814208 | Поршень | 1 |
| 18 | 0258205 | Уплотнительное кольцо | 1 |
| 19 | 0667206 | Направляющее кольцо | 2 |
| 20 | 0814209 | Гайка | 1 |
| 21 | 0309011 | Установочный винт | 1 |
| 22 | 0111707 | Стальной шарик | 1 |
| 23 | 0409012 | Амортизирующий подшипник | 1 |
| 24 | 0667010 | Уплотнение | 1 |
| 25 | 0409015 | Кольцо | 1 |
| 26 | 0409014 | Ограничитель | 2 |
| 27 | 4365897 | Втулка пальца | 4 |
| 28 | 0341304 | Грязесъёмное кольцо | 4 |
| 29 | 0271312 | Пресс-маслёнка | 1 |
| 30 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4600033 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
