Кабина (4) — HITACHI ZX135US-3F-AMS

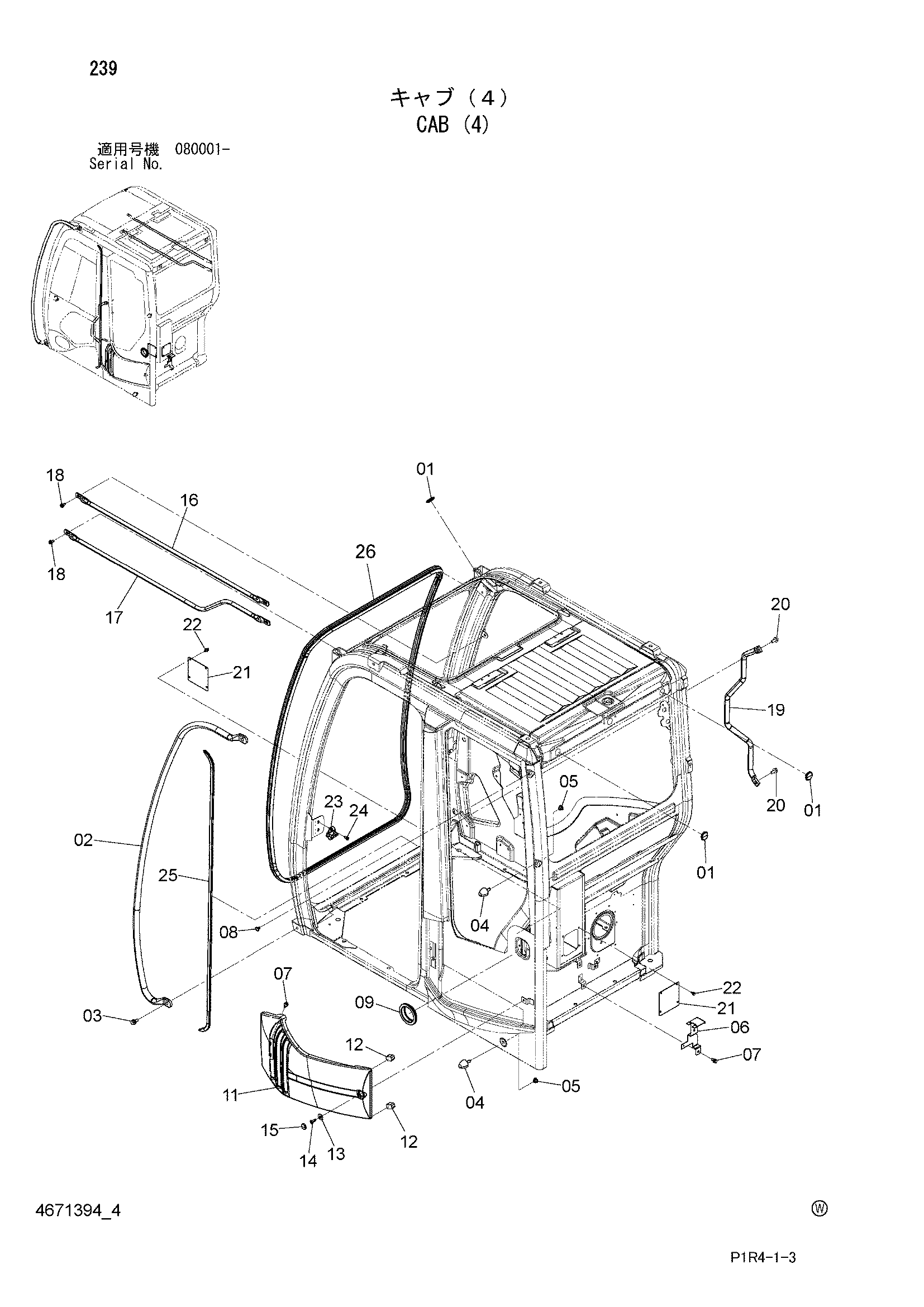

Заводская схема «Кабина (4)» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4662744 | Втулка | 3 |
| 02 | 4662739 | Поручень | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4607054 | Ограничитель резиновый | 2 |
| 05 | 4341450 | Гайка к-св | 2 |
| 06 | 4666373 | Кронштейн | 1 |
| 07 | 4464320 | Болт с шайбой | 4 |
| 08 | 4662737 | Зажим | 3 |
| 09 | 4662748 | Резиновая втулка | 1 |
| 11 | 4662768 | LID | 1 |
| 12 | 4662771 | Резиновое уплотнение | 2 |
| 13 | 4666414 | Проставка | 1 |
| 14 | M470820 | Винт | 1 |
| 15 | 4666407 | Колпачок | 1 |
| 16 | 4666391 | Направляющая | 1 |
| 17 | 4666392 | Направляющая | 1 |
| 18 | 4600275 | Винт с шайбой | 4 |
| 19 | 4666381 | Поручень | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4666387 | Крышка короб | 2 |
| 22 | 4666385 | Болт с шайбой | 8 |
| 23 | 4369627 | Ответная планка | 1 |
| 24 | 4341415 | Винт с шайбой | 2 |
| 25 | 4666372 | Резиновая прокладка | 1 |
| 26 | 4666377 | Резиновый передний | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
