Пилотные гидролинии (с отвал)(1) — HITACHI ZX135US-3F-AMS

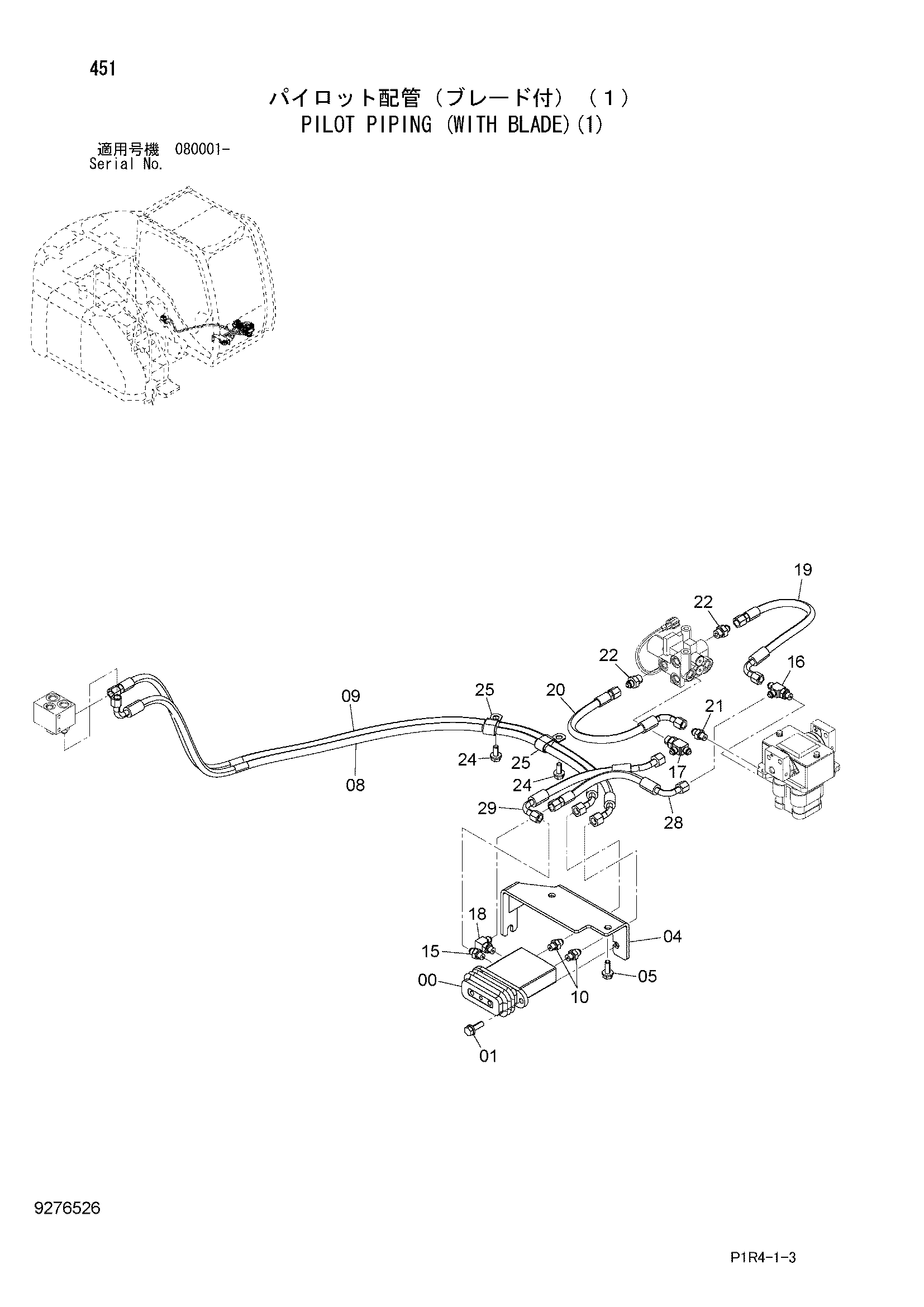

Заводская схема «Пилотные гидролинии (с отвал)(1)» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4357586 | Пилотный клапан | 1 |
| 01 | J271035 | Болт с шайбой | 2 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 8109044 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 4669358 | Шланг | 1 |
| 09 | 4669353 | Шланг | 1 |
| 10 | A852123 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852123 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852423 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852433 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852323 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4470089 | Шланг | 1 |
| 20 | 4624567 | Шланг | 1 |
| 21 | A852123 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852133 | Адаптер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | J271025 | Болт с шайбой | 2 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4190282 | Зажим | 2 |
| 28 | 4450215 | Шланг | 1 |
| 29 | 4682259 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
