Электрооборудование (F)(смещаемый стрела) — HITACHI ZX135US-3F-AMS

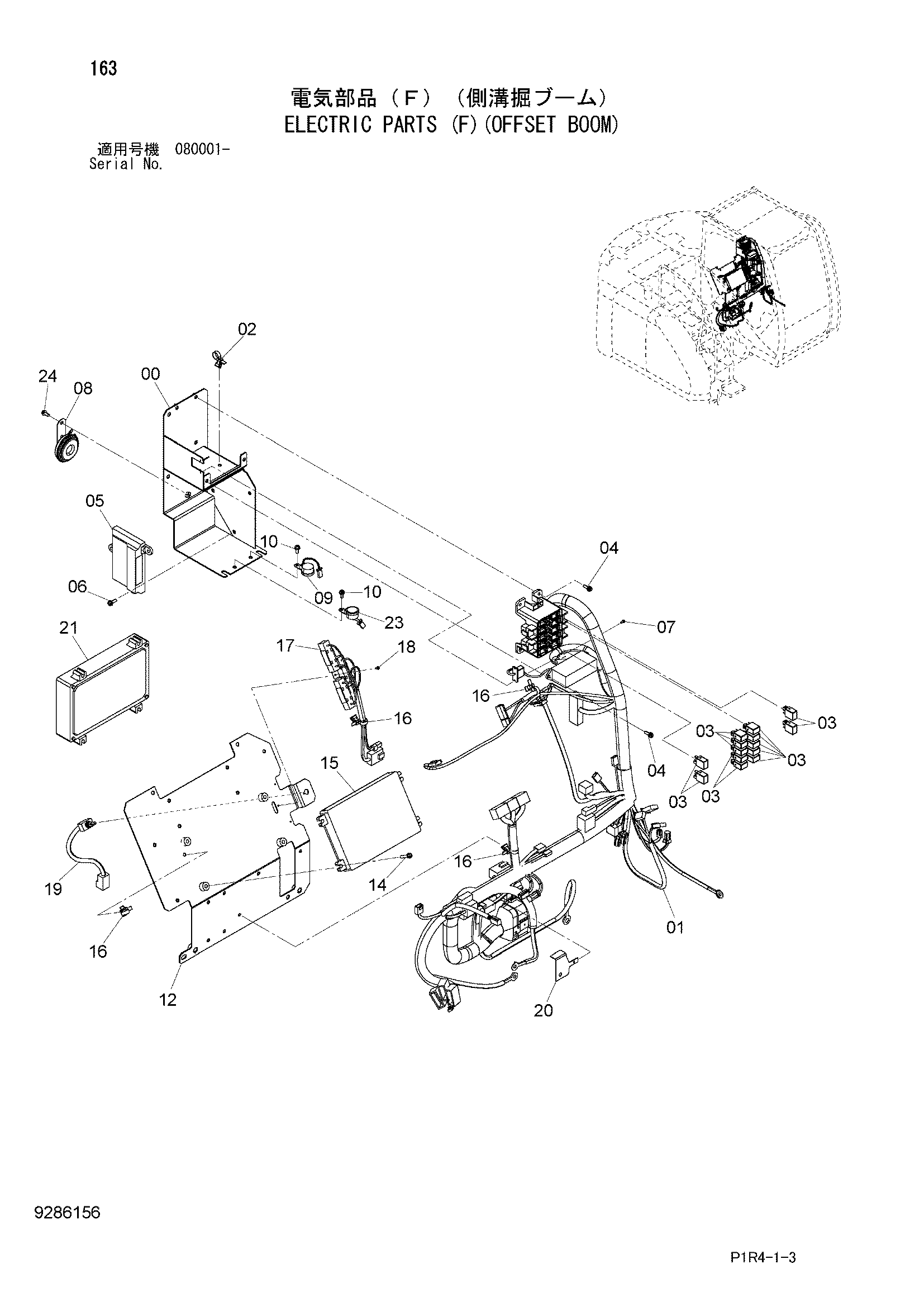

Заводская схема «Электрооборудование (F)(смещаемый стрела)» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048430 | Кронштейн | 1 |
| 01 | 0006918 | Жгут проводов | 1 |
| 01A | 4456735 | Короб предохранитель | 1 |
| 01B | 4428910 | Предохранитель (5A) | 8 |
| 01C | 4428911 | Предохранитель (10A) | 9 |
| 01D | 4436736 | Предохранитель (20A) | 2 |
| 01E | 4639136 | Предохранитель (30A) | 1 |
| 01F | 4436737 | Пуллер | 1 |
| 01G | 4687612 | Крышка | 1 |
| 01H | 4427429 | Короб реле | 1 |
| 01I | 4456778 | Диод | 8 |
| 01J | 4611526 | Диод | 2 |
| 02 | 4254600 | Зажим | 1 |
| 03 | 4436534 | Реле | 14 |
| 04 | J460620 | Винт с шайбой | 6 |
| 05 | 4631129 | Контроллер | 1 |
| 06 | J460620 | Винт с шайбой | 3 |
| 07 | J460310 | Винт с шайбой | 2 |
| 08 | 4439229 | Звуковой сигнал | 1 |
| 09 | 4297188 | Зуммер | 1 |
| 10 | J460616 | Винт с шайбой | 2 |
| 12 | 6026041 | Кронштейн | 1 |
| 14 | J460635 | Винт с шайбой | 4 |
| 15 | 9295868 | Блок контроллер | 1 |
| 16 | 4254600 | Зажим | 4 |
| 17 | 4478420 | Резистор | 1 |
| 18 | J460310 | Винт с шайбой | 3 |
| 19 | 4478449 | Выключатель | 1 |
| 20 | 4679406 | Кронштейн | 1 |
| 21 | 9276193 | Блок контроллер | 1 |
| 23 | 4374009 | Зуммер | 1 |
| 24 | J460616 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
