Гидромолот, гидроножницы трубопроводы (стрела) — HITACHI ZX135US-3F-AMS

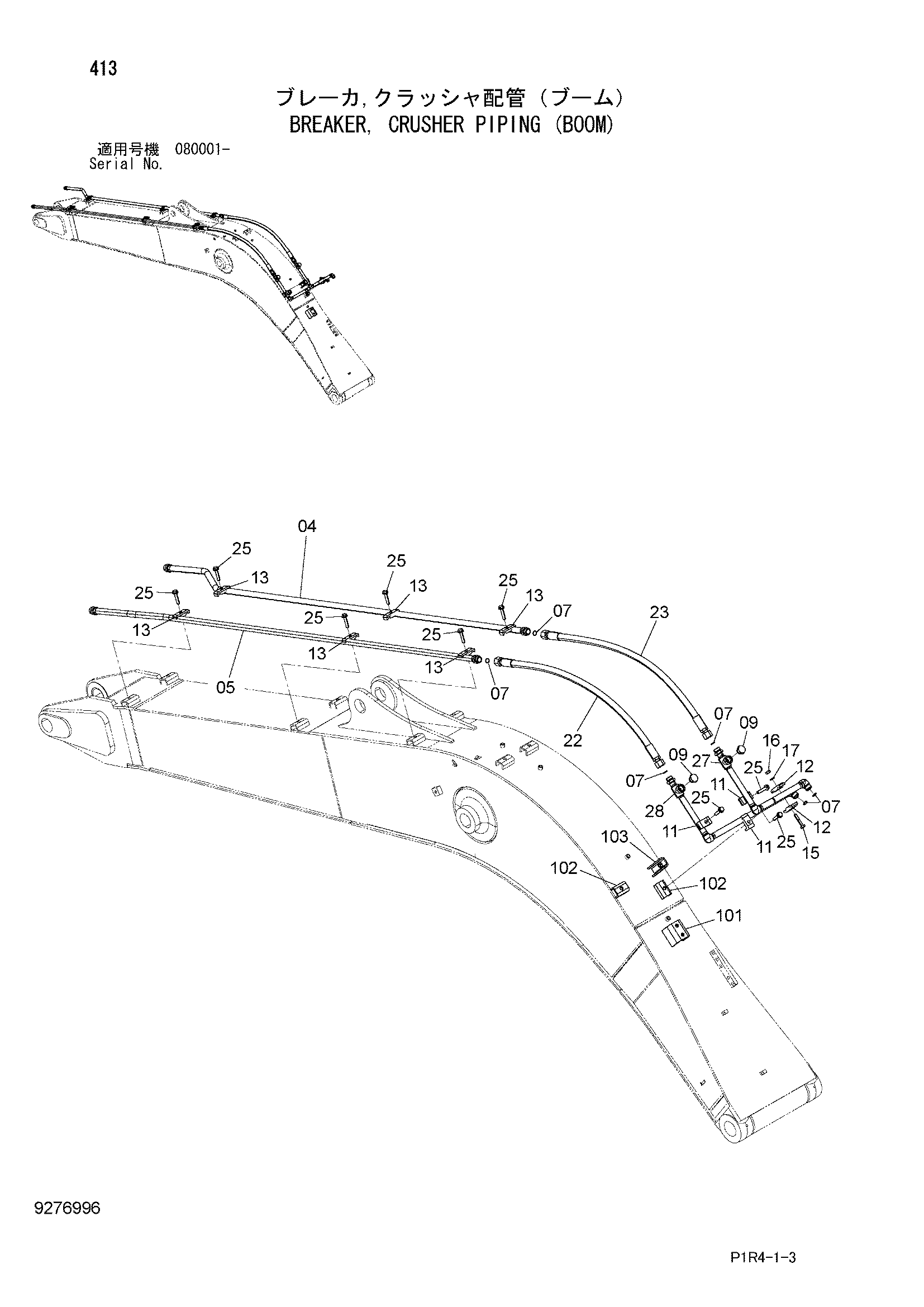

Заводская схема «Гидромолот, гидроножницы трубопроводы (стрела)» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8082278 | Трубка | 1 |
| 05 | 8082279 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 6 |
| 09 | 4174542 | Пробка | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4190126 | Хомут трубки | 3 |
| 12 | 4189859 | Хомут трубки | 2 |
| 13 | 4141806 | Хомут трубки | 6 |
| 15 | J901265 | Болт | 1 |
| 16 | J950012 | Гайка | 1 |
| 17 | A590912 | Пружинная шайба | 1 |
| 22 | 4649408 | Шланг | 1 |
| 23 | 4662647 | Шланг | 1 |
| 25 | J271265 | Болт с шайбой | 9 |
| 25A | J901265 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 8115507 | Трубка | 1 |
| 28 | 8115508 | Трубка | 1 |
| 101 | 9766764 | Седло винта | 1 |
| 102 | 9765301 | Седло винта | 2 |
| 103 | 9756457 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
