Кондиционер (2) — HITACHI ZX135US-3F-AMS

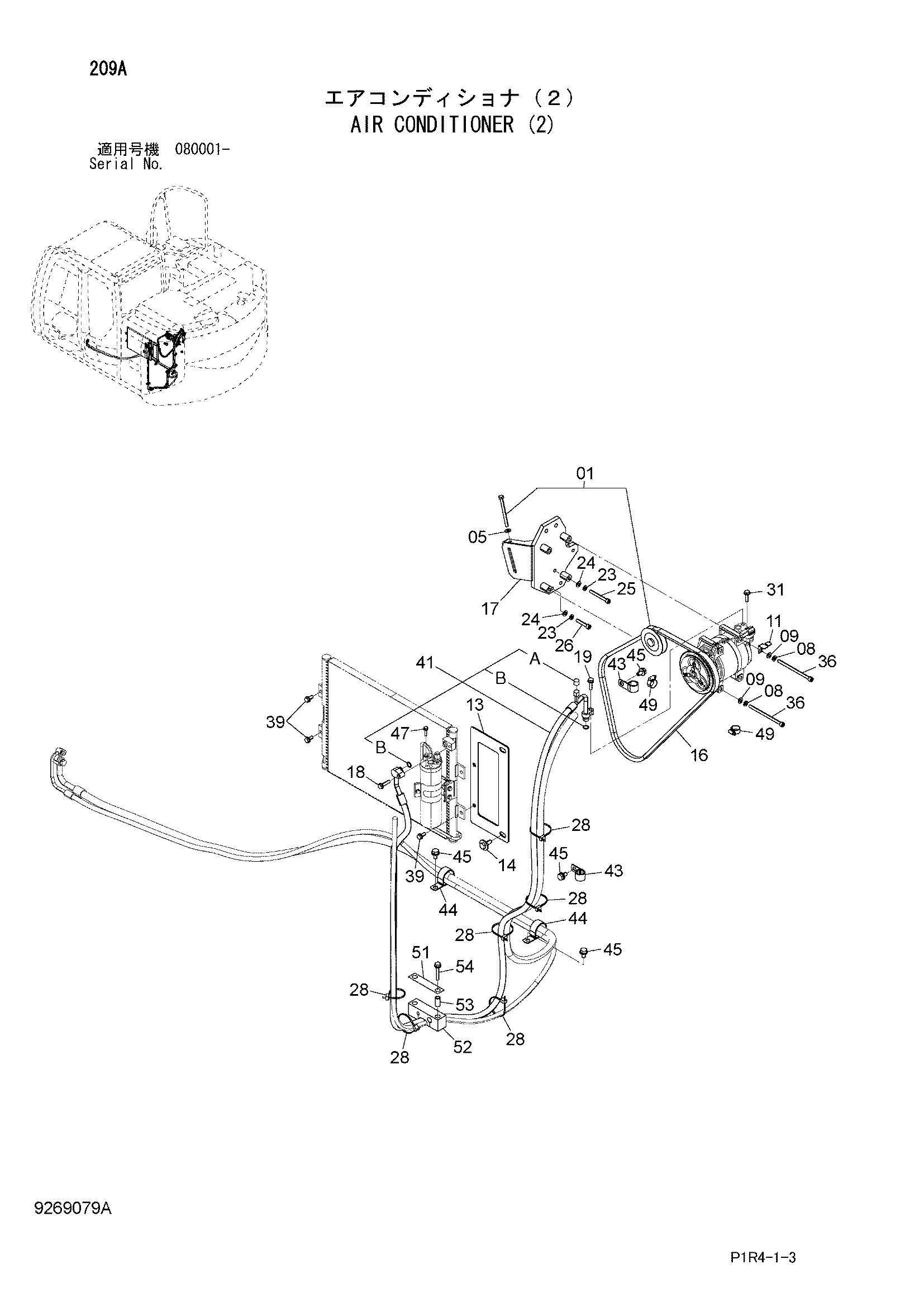

Заводская схема «Кондиционер (2)» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4346770 | Шкив | 1 |
| 05 | A590108 | Плоская шайба | 1 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 11 | 4355515 | Кронштейн | 1 |
| 13 | 9767035 | Кронштейн | 1 |
| 14 | J281030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | 4686087 | Ремень V | 1 |
| 17 | 7054087 | Кронштейн | 1 |
| 18 | J260835 | Болт с шайбой | 1 |
| 18A | J900835 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | J260830 | Болт с шайбой | 1 |
| 19A | J900830 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 23 | A590908 | Пружинная шайба | 4 |
| 24 | A590108 | Плоская шайба | 4 |
| 25 | 4671067 | Болт с внутренним шестигранником | 2 |
| 26 | 4671066 | Болт с внутренним шестигранником | 2 |
| 28 | 4055312 | Ленточный зажим | 6 |
| 31 | J260830 | Болт с шайбой | 1 |
| 31A | J900830 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 36 | 4671068 | Болт с внутренним шестигранником | 4 |
| 39 | J260820 | Болт с шайбой | 4 |
| 39A | J900820 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | 4679995 | Шланг | 1 |
| 41A | 4370247 | Колпачок | 1 |
| 41B | 4421946 | Уплотнительное кольцо | 2 |
| 43 | 4190277 | Зажим | 2 |
| 44 | 4190291 | Зажим | 2 |
| 45 | J271020 | Болт с шайбой | 4 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | J260625 | Болт с шайбой | 1 |
| 47A | J900625 | Болт | 1 |
| 47B | A590106 | Плоская шайба | 1 |
| 49 | 4514699 | Хомут шланга | 2 |
| 51 | 4692068 | Пластина | 1 |
| 52 | 4692069 | Резиновая прокладка | 1 |
| 53 | 4462542 | Проставка | 2 |
| 54 | J271065 | Болт с шайбой | 2 |
| 54A | J901065 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
