Пилотные гидролинии (I)(смещаемый стрела) — HITACHI ZX135US-3F-AMS

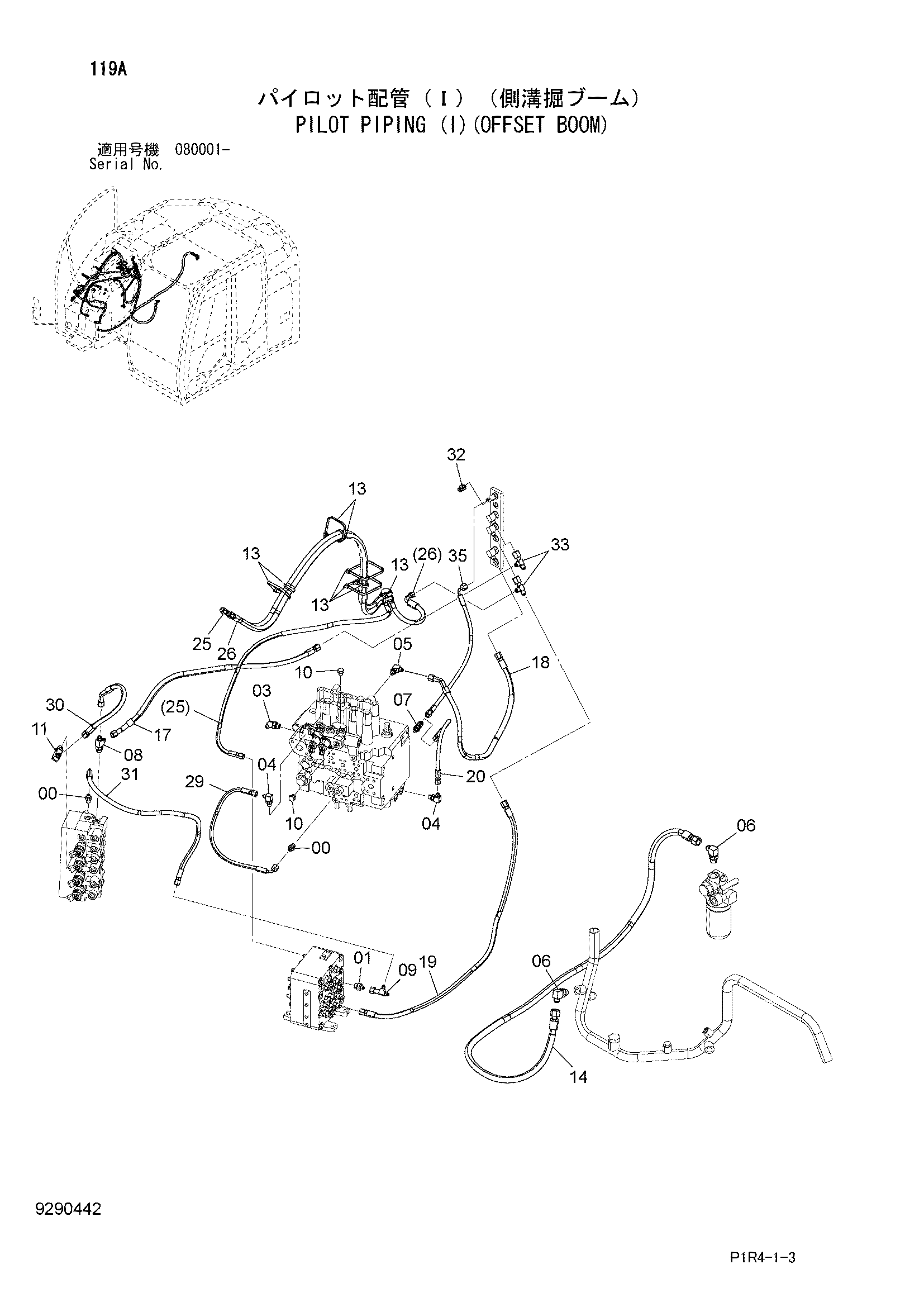

Заводская схема «Пилотные гидролинии (I)(смещаемый стрела)» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852132 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852233 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852344 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852422 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852433 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4252786 | Тройник | 1 |
| 10 | A885002 | Пробка | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4277650 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4323613 | Ленточный зажим | 8 |
| 14 | 9272240 | Шланг в сборе | 1 |
| 14A | 4661595 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 6 |
| 17 | 9290784 | Шланг в сборе | 1 |
| 17A | 4684252 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 9290803 | Шланг в сборе | 1 |
| 18A | 4662887 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 19 | 4675799 | Шланг | 1 |
| 20 | 4452733 | Шланг | 1 |
| 25 | 9296637 | Шланг в сборе | 1 |
| 25A | 4692267 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 4 |
| 26 | 9296638 | Шланг в сборе | 1 |
| 26A | 4692268 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 4 |
| 29 | 4693747 | Шланг | 1 |
| 30 | 4656503 | Шланг | 1 |
| 31 | 9304237 | Шланг в сборе | 1 |
| 31A | 4701731 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 32 | 4650482 | Пробка унион | 1 |
| 33 | 4246672 | Соединительный штуцер | 2 |
| 35 | 9310070 | Шланг в сборе | 1 |
| 35A | 4664334 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
