Дополнительный. шестерня насос трубопроводы (1-1) — HITACHI ZX135US-3F-AMS

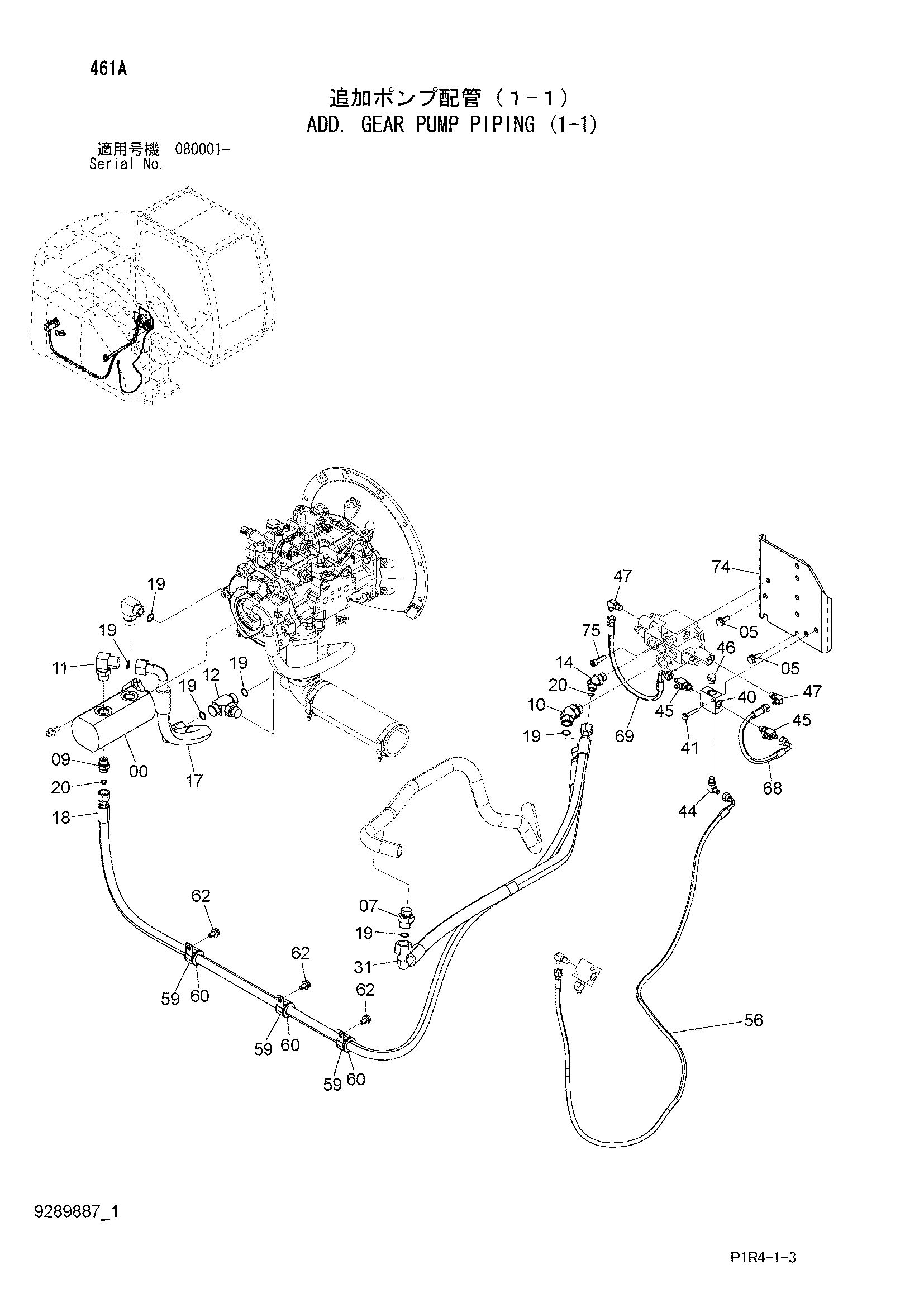

Заводская схема «Дополнительный. шестерня насос трубопроводы (1-1)» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218031 | Шестерённый насос | 1 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | A853166 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853144 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A853266 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A853366 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853566 | Тройник | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853244 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4669430 | Шланг | 1 |
| 18 | 9289851 | Шланг в сборе | 1 |
| 18A | 4285815 | Шланг | 1 |
| 18B | 4327315 | Защитный кожух | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 6 |
| 20 | 4138938 | Уплотнительное кольцо | 2 |
| 31 | 9165063 | Шланг в сборе | 1 |
| 31A | 4358378 | Шланг | 1 |
| 31B | 4327294 | Защитный кожух | 3 |
| 40 | 4411001 | Челночный клапан | 1 |
| 41 | J260845 | Болт с шайбой | 2 |
| 41A | J900845 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 44 | A852322 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852422 | Тройник | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A885002 | Пробка | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852322 | Угловой штуцер | 2 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 9291844 | Шланг в сборе | 1 |
| 56A | 4685643 | Шланг | 1 |
| 56B | 4327315 | Защитный кожух | 4 |
| 59 | 4190264 | Зажим | 3 |
| 60 | 4457233 | Резиновая втулка | 3 |
| 62 | J271020 | Болт с шайбой | 3 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 68 | 4470393 | Шланг | 1 |
| 69 | 4674819 | Шланг | 1 |
| 74 | 8113141 | Кронштейн | 1 |
| 75 | J781035 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
