Смещаемый стрела — HITACHI ZX135US-3F-AMS

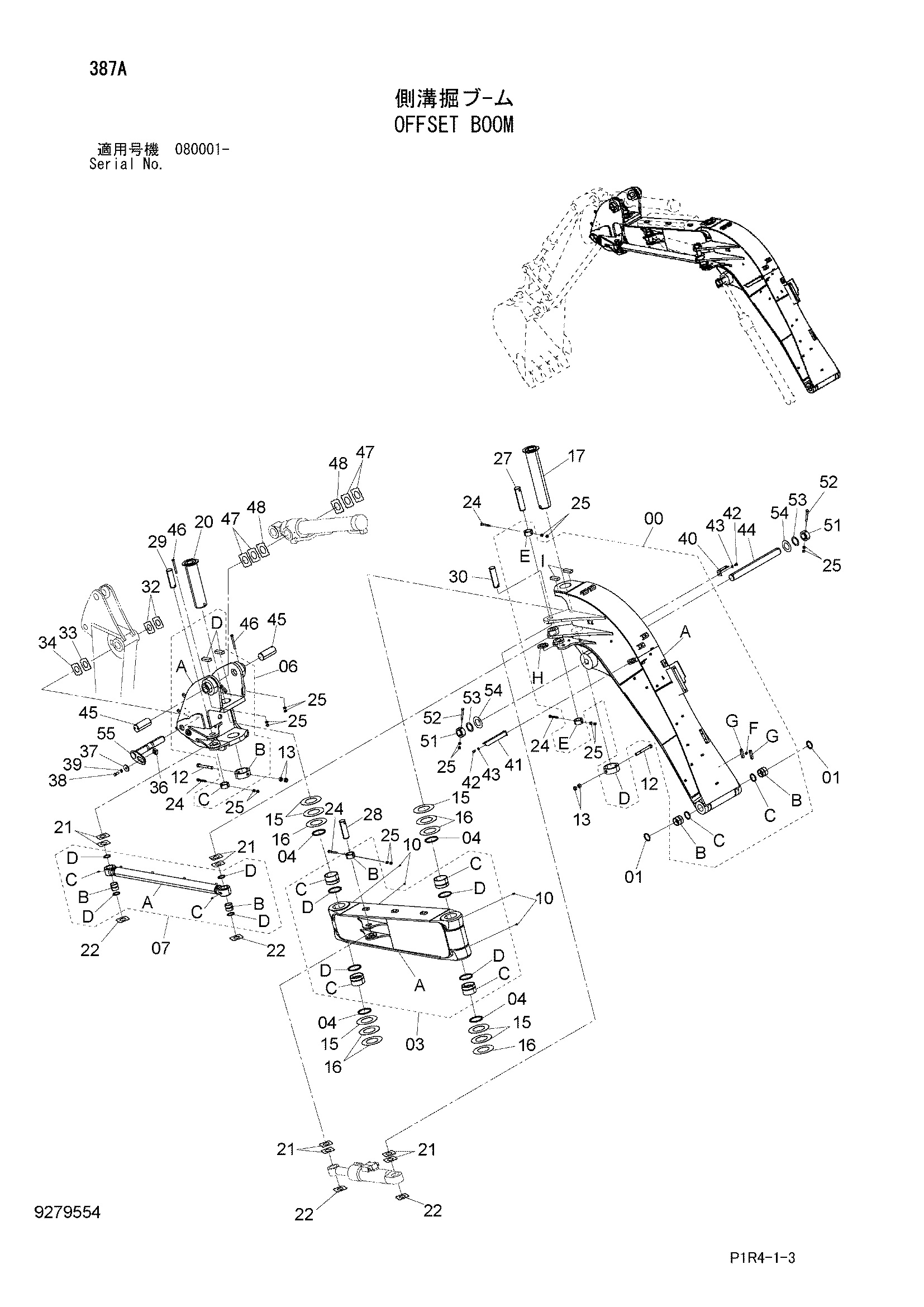

Заводская схема «Смещаемый стрела» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052971 | Стрела нижний | 1 |
| 00A | 5011459 | Стрела нижний | 1 |
| 00B | 4443878 | Втулка | 2 |
| 00C | 4084578 | Пылезащитное уплотнение | 2 |
| 00D | 4419394 | Ограничитель | 1 |
| 00E | 4434951 | Ограничитель | 2 |
| 00F | 4458521 | Ограничитель | 1 |
| 00G | 4459604 | Седло винта | 2 |
| 00H | 4476205 | Седло винта | 1 |
| 00I | 4616019 | Штанга | 2 |
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 7041761 | Стрела верхний | 1 |
| 03A | 6020890 | Стрела верхний | 1 |
| 03B | 4434951 | Ограничитель | 1 |
| 03C | 4608406 | Втулка | 4 |
| 03D | 4470531 | Пылезащитное уплотнение | 4 |
| 04 | 4470531 | Пылезащитное уплотнение | 4 |
| 06 | 7041680 | Стойка гидроцилиндр. | 1 |
| 06A | 5008114 | Стойка гидроцилиндр. | 1 |
| 06B | 4419394 | Ограничитель | 1 |
| 06C | 4434951 | Ограничитель | 1 |
| 06D | 4616019 | Ограничитель | 2 |
| 07 | 9216607 | Стойка | 1 |
| 07A | 8087649 | Стойка | 1 |
| 07B | 4334422 | Втулка | 2 |
| 07C | J75481 | Пресс-маслёнка | 2 |
| 07D | 4094086 | Пылезащитное уплотнение | 4 |
| 10 | J75581 | Пресс-маслёнка | 4 |
| 12 | J932416 | Болт | 2 |
| 13 | J951024 | Гайка | 4 |
| 15 | 4420788 | Упорная пластина 2.0mm | 6 |
| 16 | 4420789 | Упорная пластина 1.0mm | 6 |
| 17 | 8093732 | Палец | 1 |
| 20 | 8094961 | Палец | 1 |
| 21 | 4444839 | Упорная пластина 1.0mm | 8 |
| 22 | 4444840 | Упорная пластина 2.0mm | 4 |
| 24 | 4435123 | Стопорный палец | 4 |
| 25 | J950016 | Гайка | 16 |
| 27 | 4420794 | Палец | 1 |
| 28 | 4402908 | Палец | 1 |
| 29 | 4420795 | Палец | 1 |
| 30 | 4420796 | Палец | 1 |
| 32 | 4444290 | Упорная пластина 1.0mm | 2 |
| 33 | 4444291 | Упорная пластина 2.0mm | 1 |
| 34 | 4462623 | Упорная пластина 1.0mm | 1 |
| 36 | 4424425 | Блок | 1 |
| 37 | 4426128 | Пластина | 1 |
| 38 | J921840 | Болт | 1 |
| 39 | J257218 | Пружинная шайба | 1 |
| 40 | 4224631 | Кронштейн | 1 |
| 41 | 8079976 | Кронштейн | 1 |
| 42 | J901425 | Болт | 2 |
| 43 | A590914 | Пружинная шайба | 2 |
| 44 | 3095735 | Палец | 1 |
| 45 | 4420821 | Палец | 2 |
| 46 | 4435129 | Стопорный палец | 2 |
| 47 | 4444286 | Упорная пластина 1.0mm | 4 |
| 48 | 4444287 | Упорная пластина 2.0mm | 2 |
| 51 | 4435239 | Ограничитель | 2 |
| 52 | 4435124 | Стопорный палец | 2 |
| 53 | 4444754 | Упорная пластина 1.0mm | 2 |
| 54 | 4450011 | Упорная пластина 1.0mm | 2 |
| 55 | 8094477 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
