Обратные трубопроводы (2) — HITACHI ZX135US-3F-AMS

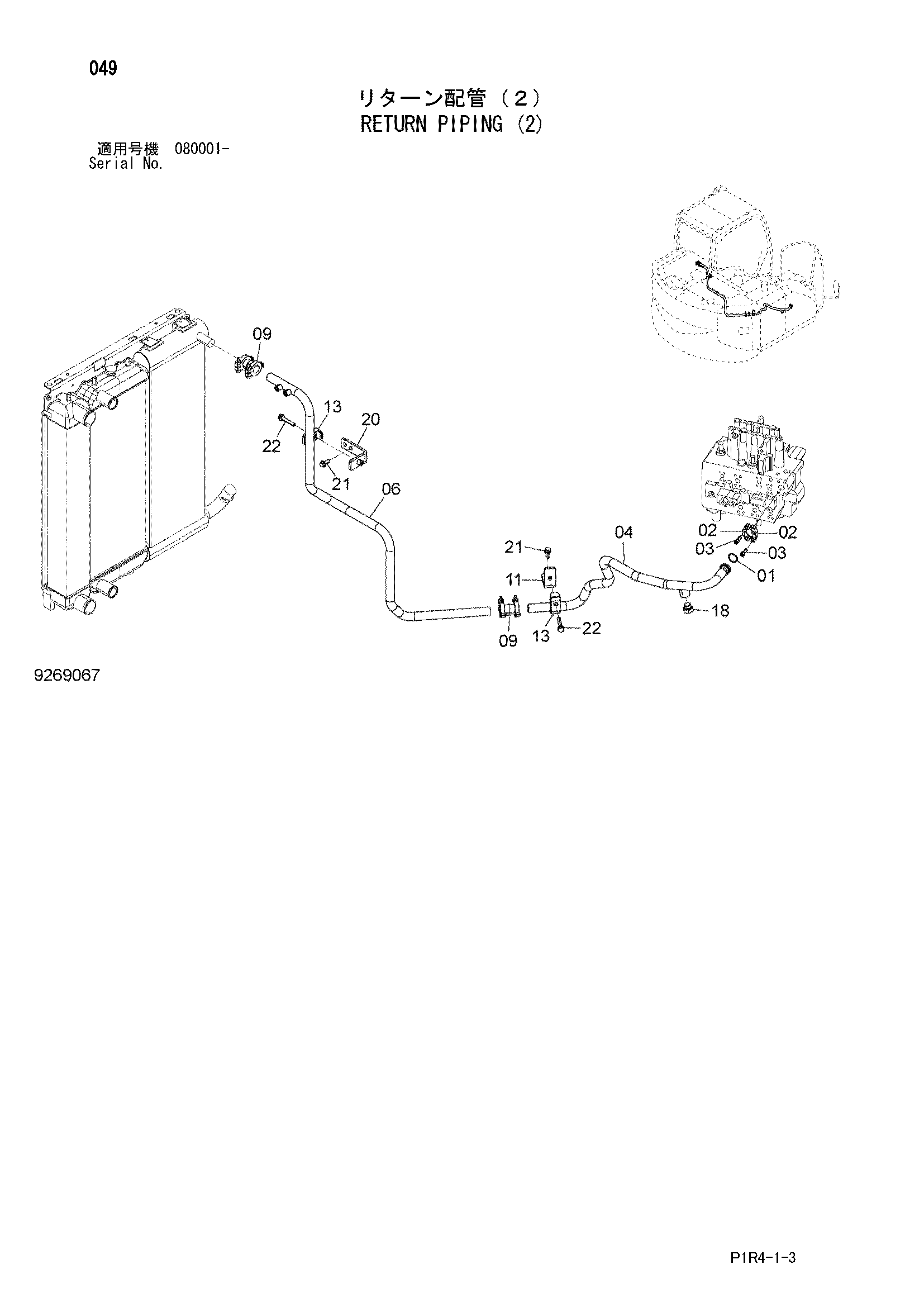

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 966993 | Уплотнительное кольцо | 1 |
| 02 | 962453 | Разъёмный фланец | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 04 | 7052509 | Трубка | 1 |
| 06 | 2054073 | Трубка | 1 |
| 09 | 4071213 | Муфта | 2 |
| 09A | 4196258 | Уплотнение кольцо | 2 |
| 11 | 9767201 | Кронштейн | 1 |
| 13 | 4190127 | Хомут трубки | 2 |
| 18 | A885006 | Пробка | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 9769704 | Кронштейн | 1 |
| 21 | J271235 | Болт с шайбой | 4 |
| 21A | J901235 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J271275 | Болт с шайбой | 2 |
| 22A | J901275 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
