Механизм поворота — HITACHI ZX135US-3F-AMS

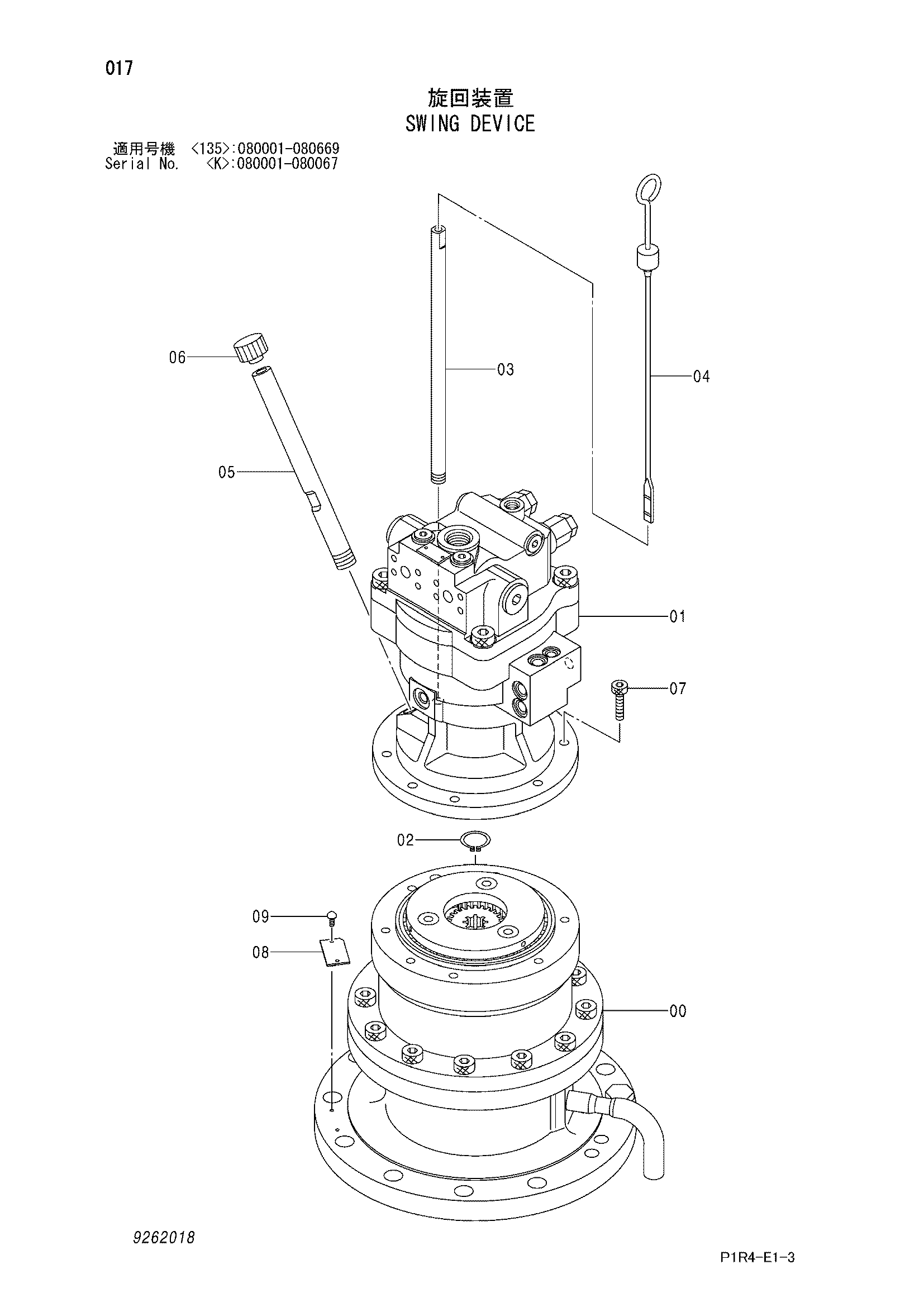

Заводская схема «Механизм поворота» для HITACHI ZX135US-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9262018 | Механизм поворота | 1 | |
| 00 | 9262017 замена: 9298829 | Трансмиссия (поворот) | 1 |
| 00 | 9277217 замена: 9298829 | Трансмиссия (поворот) | 1 |
| 01 | 9177550 замена: 9196961 | Гидромотор (поворот) | 1 |
| 01 | 9196961 | Гидромотор (поворот) | 1 |
| 02 | 927488 | Стопорное кольцо | 1 |
| 03 | 4449144 | Трубка | 1 |
| 04 | 3109852 | Указатель уровня | 1 |
| 05 | 4449182 | Трубка | 1 |
| 06 | 4298608 | Колпачок | 1 |
| 07 | M341025 | Болт с внутренним шестигранником | 7 |
| 09 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
