Каталог запчастей HITACHI

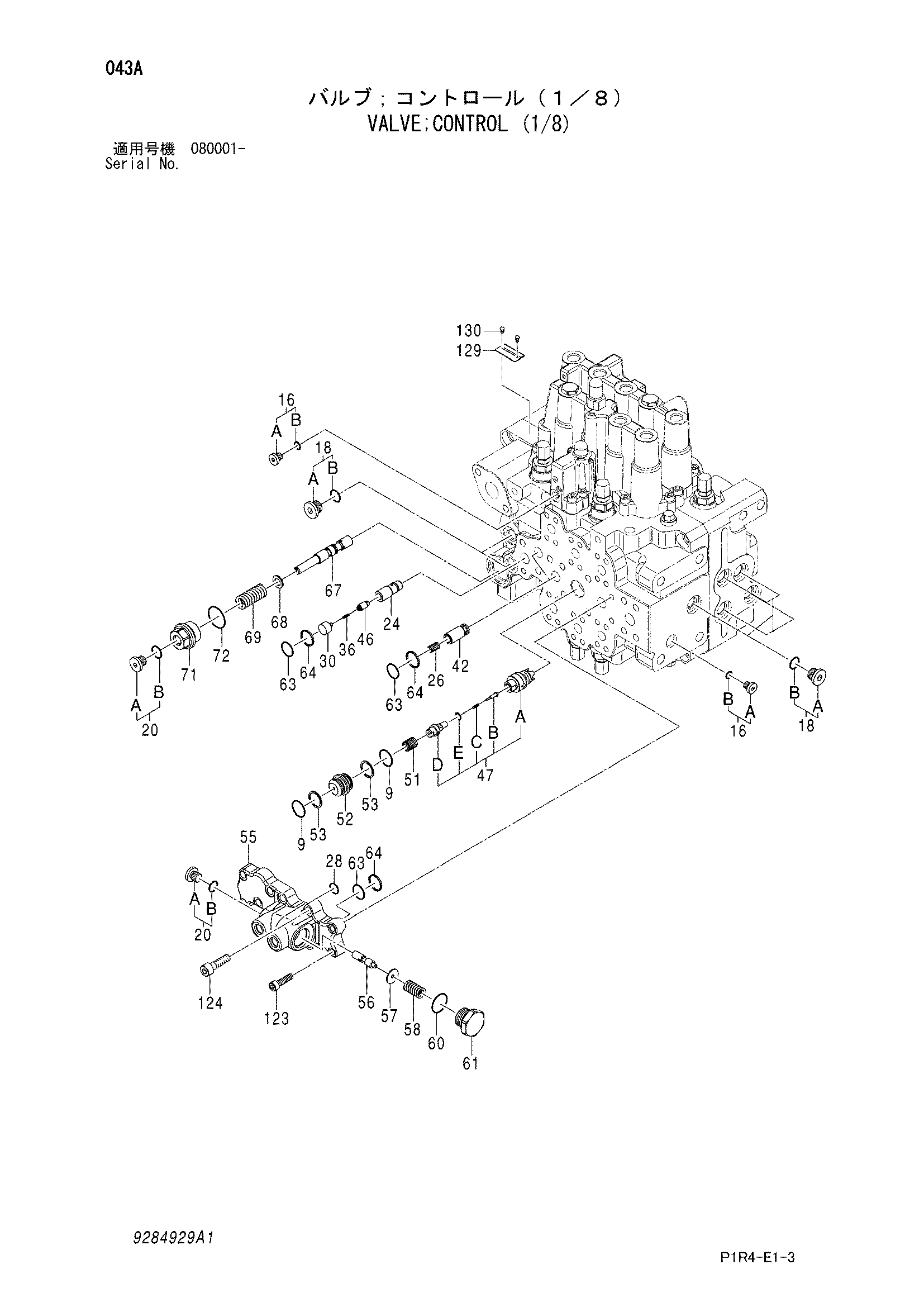

Гидрораспределитель (1/8) — HITACHI ZX135US-3-HCME
Заводская схема «Гидрораспределитель (1/8)» для HITACHI ZX135US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9284929 замена: 9285787 | Гидрораспределитель (1/8) | 1 | |
| 9285787 | Гидрораспределитель (1/8) | 1 | |
| 9 | 985099 | Уплотнительное кольцо | 2 |
| 16 | 9134109 | Пробка | 2 |
| 16A | 4336165 | Пробка | 1 |
| 16B | 4506408 | Уплотнительное кольцо | 1 |
| 18 | 9134111 | Пробка | 7 |
| 18A | 4336167 | Пробка | 1 |
| 18B | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 9134110 | Пробка | 2 |
| 20A | 4336166 | Пробка | 1 |
| 20B | 957366 | Уплотнительное кольцо | 1 |
| 24 | 2046614 | Втулка | 1 |
| 26 | 2046415 | Пружина | 2 |
| 28 | 4506412 | Уплотнительное кольцо | 1 |
| 30 | 2046621 | Пробка | 1 |
| 36 | 2046607 | Пружина | 1 |
| 42 | 2046395 | Обратный клапан | 2 |
| 46 | 2046602 | Обратный клапан | 1 |
| 47 | 9200478 | Сиденье клапан в сборе | 1 |
| 47A | 1029245 | Сиденье клапан | 1 |
| 47B | 2046394 | Обратный клапан | 1 |
| 47C | 2046420 | Пружина | 1 |
| 47D | 2046453 | Пробка | 1 |
| 47E | 4506408 | Уплотнительное кольцо | 1 |
| 51 | 2046423 | Пружина | 1 |
| 52 | 2046405 | Втулка | 1 |
| 53 | 2046501 | Опорное кольцо | 2 |
| 55 | 0004161 | Пластина | 1 |
| 56 | 2046381 | Золотник | 1 |
| 57 | 2046482 | Шайба | 1 |
| 58 | 2046425 | Пружина | 1 |
| 60 | 4506424 | Уплотнительное кольцо | 1 |
| 61 | 2046620 | Пробка | 1 |
| 63 | 2046490 | Уплотнительное кольцо | 4 |
| 64 | 2046502 | Опорное кольцо | 4 |
| 67 | 2046596 | Золотник | 1 |
| 68 | 2046481 | Шайба | 1 |
| 69 | 2046612 | Пружина | 1 |
| 71 | 2046625 | Пробка | 1 |
| 72 | 4506428 | Уплотнительное кольцо | 1 |
| 123 | M340830 | Болт с внутренним шестигранником | 3 |
| 124 | M341036 | Болт с внутренним шестигранником | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
