Гидромолот, гидроножницы трубопроводы (2.52m рукоять)[EU] — HITACHI ZX135US-3-HCME

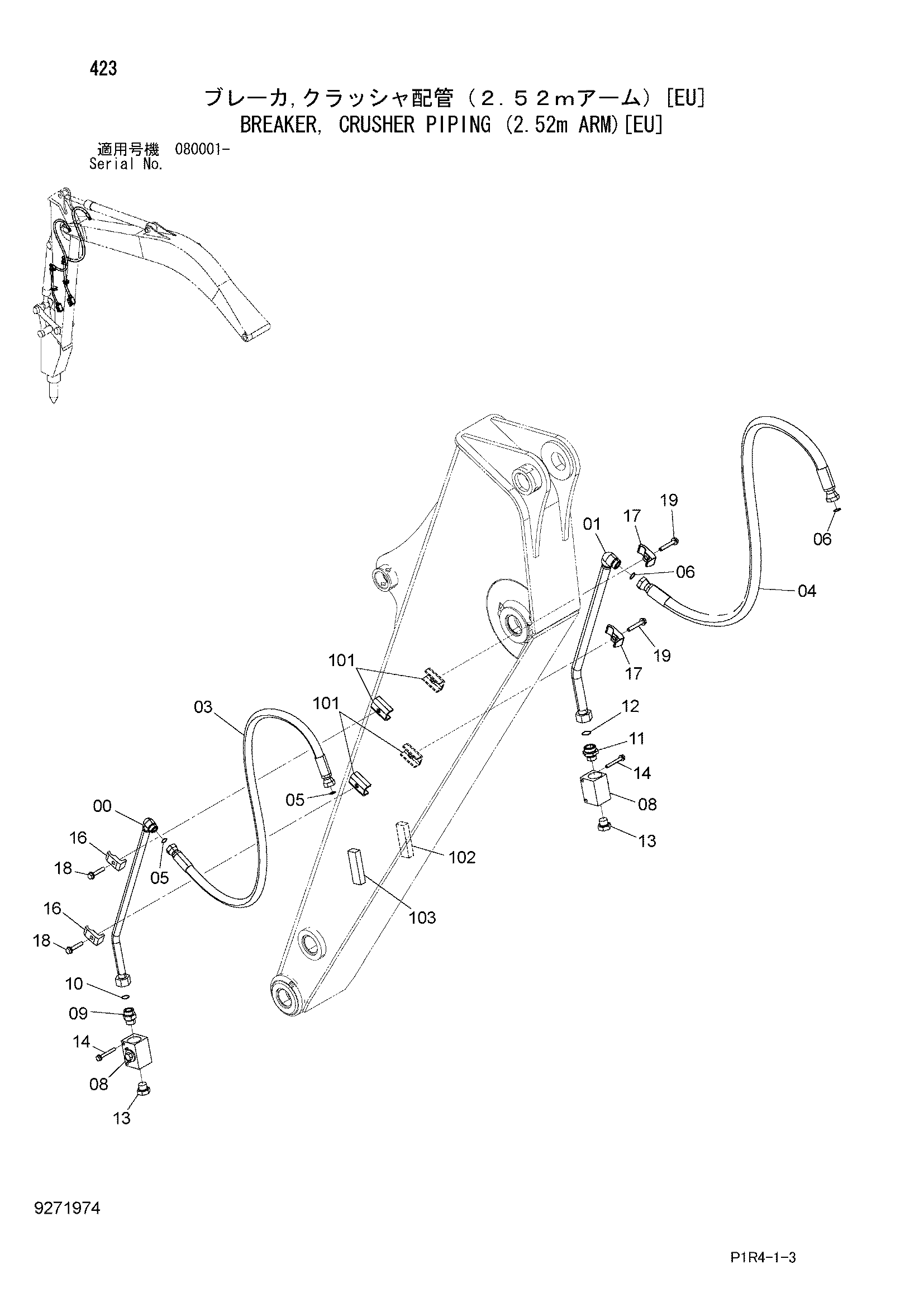

Заводская схема «Гидромолот, гидроножницы трубопроводы (2.52m рукоять)[EU]» для HITACHI ZX135US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидромолот, гидроножницы трубопроводы (2.52m рукоять)[EU] HITACHI ZX135US-3-HCME](/catalog-drawings/b0/b0062f9d-a36a-48ad-9266-ca6aee3212b3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091562 | Трубка | 1 |
| 01 | 8091563 | Трубка | 1 |
| 03 | 4663939 | Шланг | 1 |
| 04 | 4644098 | Шланг | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4447675 | Запорный клапан | 2 |
| 09 | A853188 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 1 |
| 11 | 4205196 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4187329 | Уплотнительное кольцо | 1 |
| 13 | A885008 | Пробка | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | J271080 | Болт с шайбой | 4 |
| 14A | J901080 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4190126 | Хомут трубки | 2 |
| 17 | 4190127 | Хомут трубки | 2 |
| 18 | J271265 | Болт с шайбой | 2 |
| 18A | J901265 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271275 | Болт с шайбой | 2 |
| 19A | J901275 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 101 | 9763817 | Седло винта | 4 |
| 102 | 4429829 | Седло винта | 1 |
| 103 | 4434246 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
