Пилотные гидролинии (G)(смещаемый стрела) — HITACHI ZX135US-3-HCME

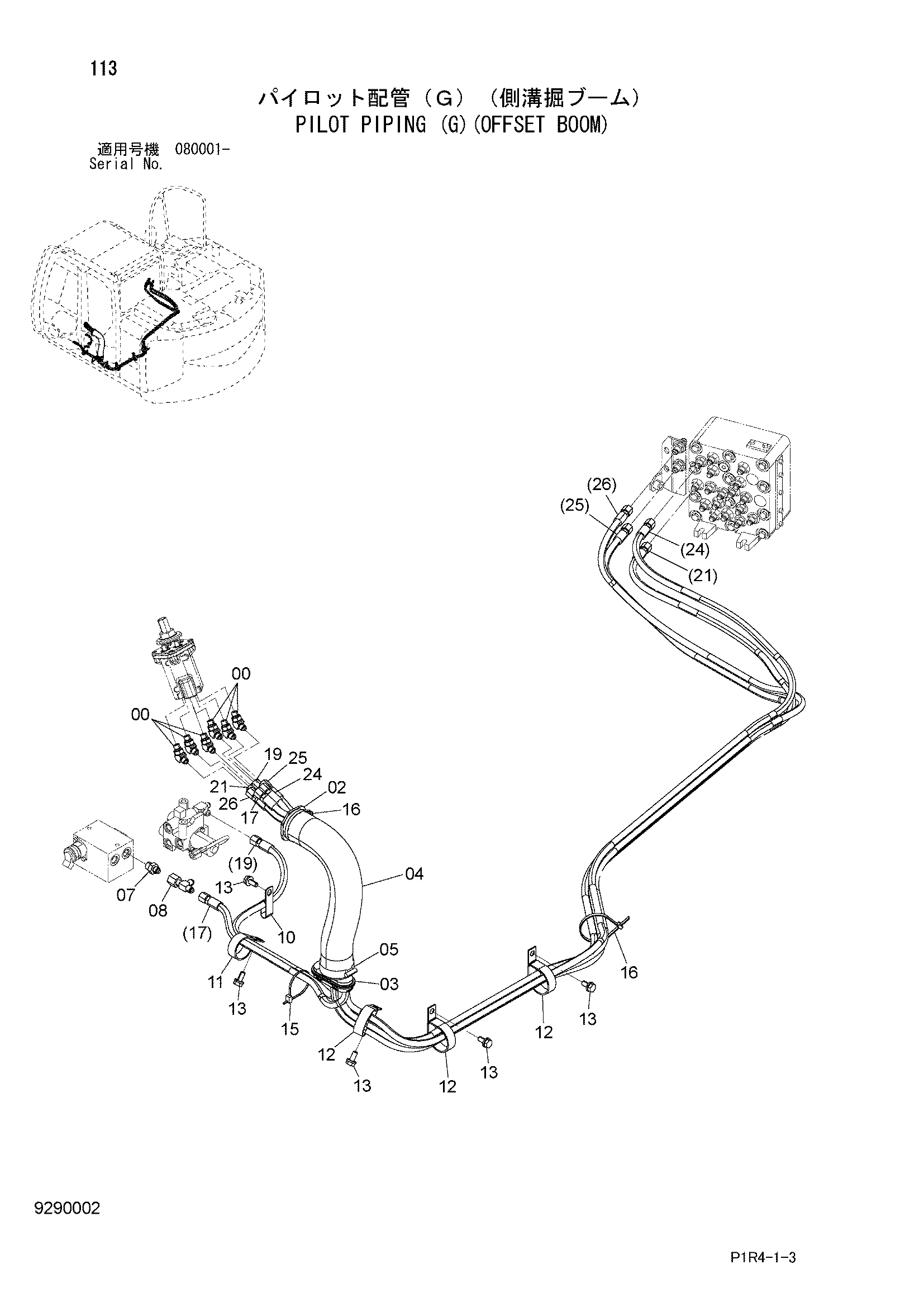

Заводская схема «Пилотные гидролинии (G)(смещаемый стрела)» для HITACHI ZX135US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 3079728 | Втулка | 1 |
| 03 | 2046296 | Втулка | 1 |
| 04 | 4629782 | Шланг | 1 |
| 05 | 4351774 | Хомут провод | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4246672 | Соединительный штуцер | 1 |
| 10 | 4259817 | Зажим | 1 |
| 11 | 4190265 | Зажим | 1 |
| 12 | 4193816 | Зажим | 3 |
| 13 | J271025 | Болт с шайбой | 5 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 16 | 4323613 | Ленточный зажим | 2 |
| 17 | 4692532 | Пластиковый шланг | 1 |
| 19 | 4437096 | Пластиковый шланг | 1 |
| 21 | 4666801 | Шланг | 1 |
| 24 | 4665144 | Шланг | 1 |
| 25 | 4488654 | Шланг | 1 |
| 26 | 4488653 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
