Пилотные гидролинии (C)(смещаемый стрела) — HITACHI ZX135US-3-HCME

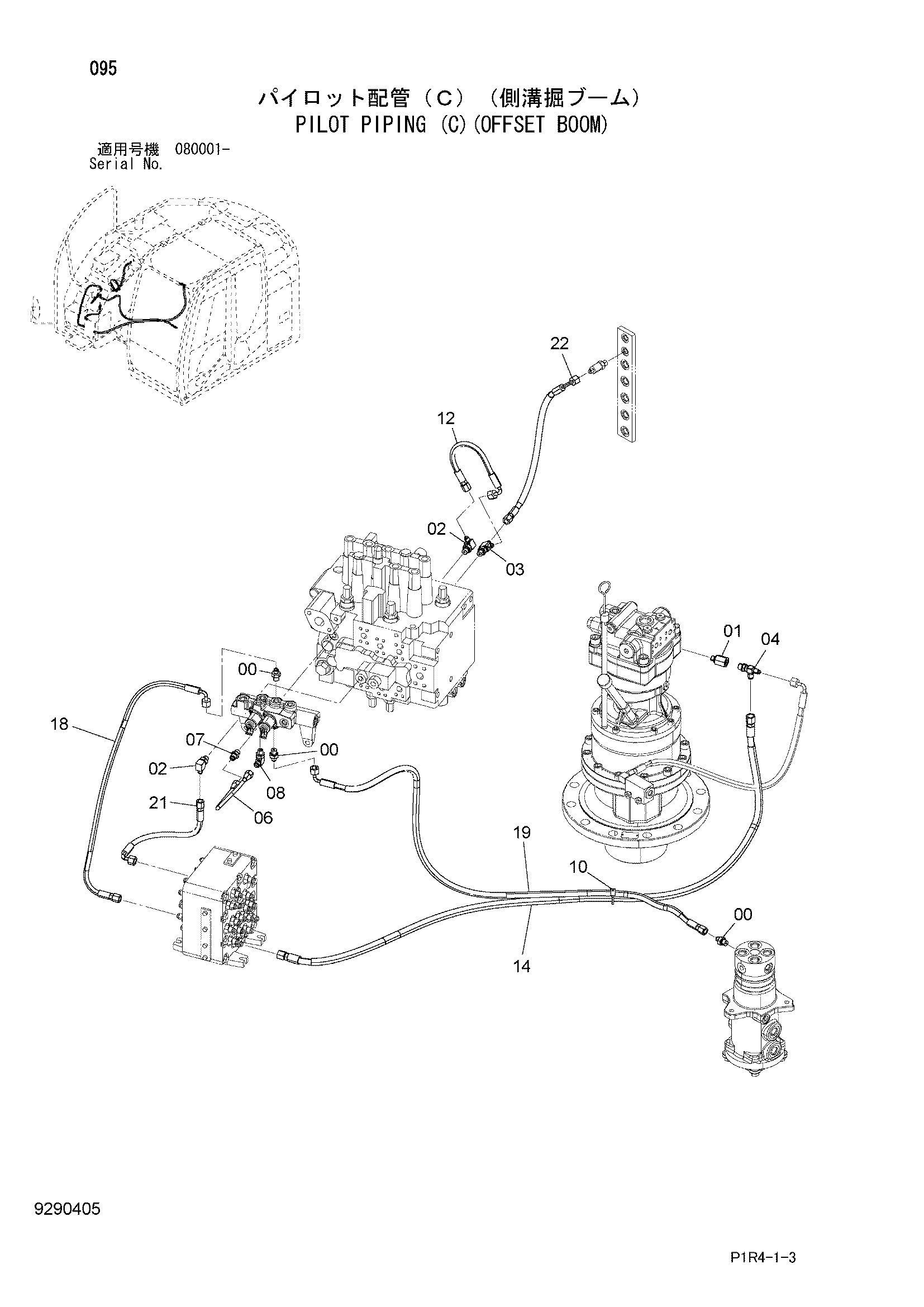

Заводская схема «Пилотные гидролинии (C)(смещаемый стрела)» для HITACHI ZX135US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 3 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4202564 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852322 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852422 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4239712 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4685960 | Трубка | 1 |
| 07 | 4255304 | Штуцер трубки | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4293950 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4055311 | Ленточный зажим | 1 |
| 12 | 4626261 | Шланг | 1 |
| 14 | 9272306 | Шланг в сборе | 1 |
| 14A | 4664406 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 4 |
| 18 | 4460769 | Шланг | 1 |
| 19 | 9295625 | Шланг в сборе | 1 |
| 19A | 4465682 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 3 |
| 21 | 4693742 | Шланг | 1 |
| 22 | 9302096 | Шланг в сборе | 1 |
| 22A | 4699377 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
