Электромагнитный клапан — HITACHI ZX135US-3-HCME

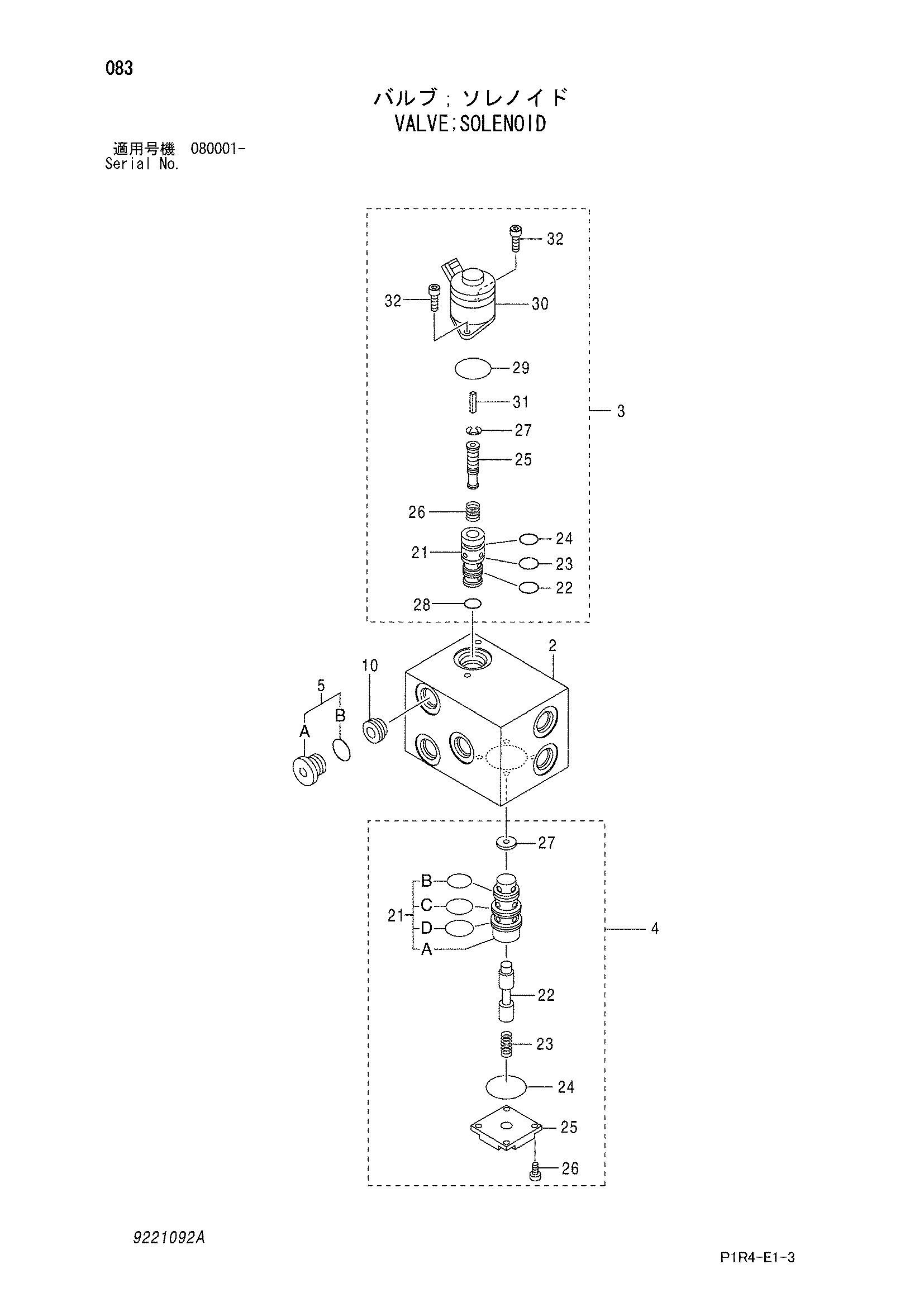

Заводская схема «Электромагнитный клапан» для HITACHI ZX135US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9221092 | Электромагнитный клапан | 1 | |
| 3 | 9223051 | Электромагнитный клапан | 1 |
| 3-22 | 4185600 | Уплотнительное кольцо | 1 |
| 3-23 | 4484118 | Уплотнительное кольцо | 1 |
| 3-24 | 4484116 | Уплотнительное кольцо | 1 |
| 3-28 | 4489678 | Шайба | 1 |
| 3-29 | 4484114 | Уплотнительное кольцо | 1 |
| 3-32 | M340513 | Болт с внутренним шестигранником | 2 |
| 4 | 9224005 | Клапан в сборе | 1 |
| 4-21B | 4453195 | Уплотнительное кольцо | 1 |
| 4-21C | 4489700 | Уплотнительное кольцо | 1 |
| 4-21D | 4489699 | Уплотнительное кольцо | 1 |
| 4-24 | 4489680 | Уплотнительное кольцо | 1 |
| 4-25 | 4488762 | Пластина | 1 |
| 4-26 | M340513 | Болт с внутренним шестигранником | 4 |
| 4-27 | 4488763 | Пластина | 1 |
| 5 | 9221141 | Пробка | 1 |
| 5A | 3096594 | Пробка | 1 |
| 5B | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 9761179 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
