Пилотные гидролинии (левый)(с отвал, смещаемый стрела) — HITACHI ZX135US-3-HCME

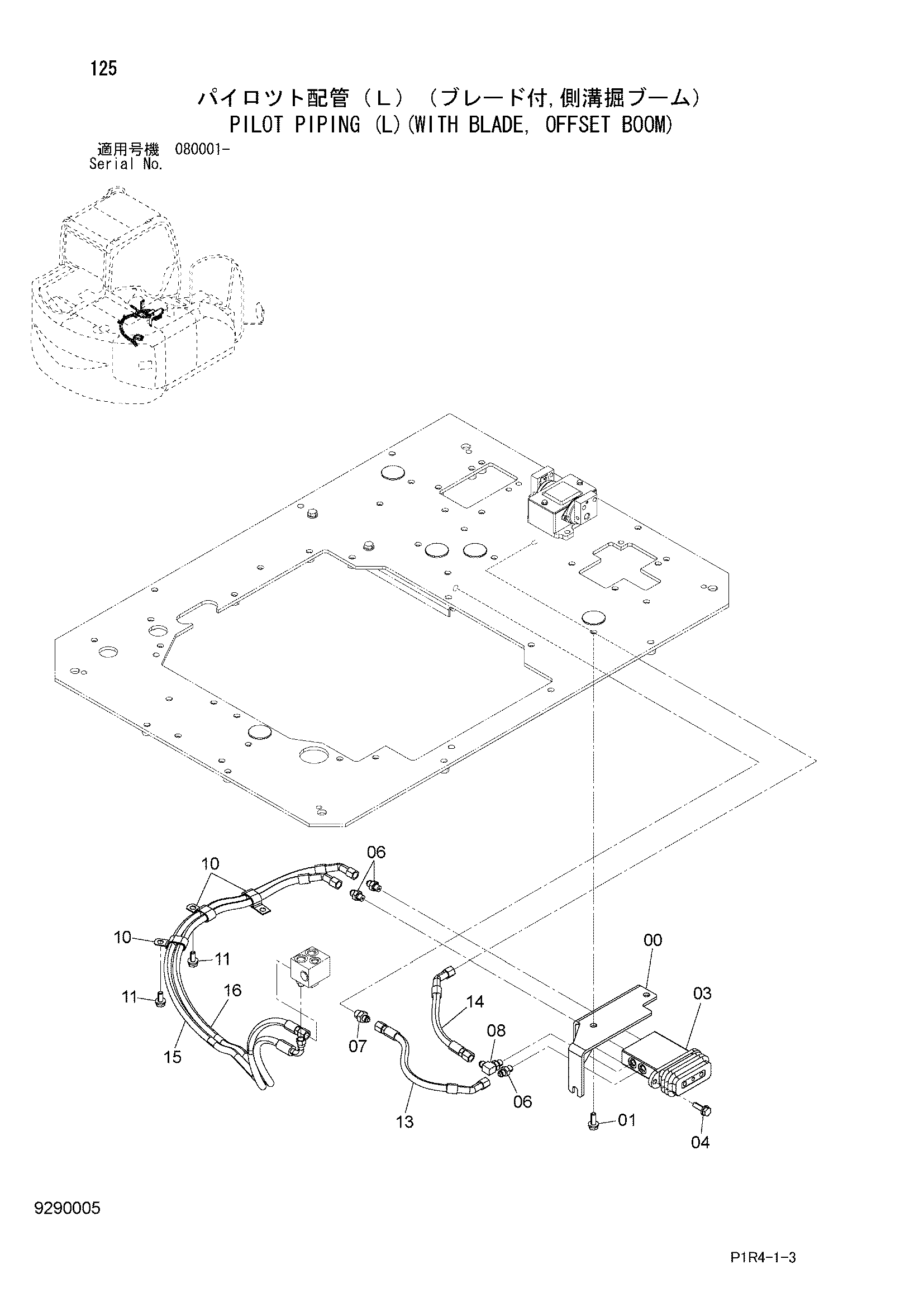

Заводская схема «Пилотные гидролинии (левый)(с отвал, смещаемый стрела)» для HITACHI ZX135US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109044 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4357586 | Пилотный клапан | 1 |
| 04 | J271035 | Болт с шайбой | 2 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | A852123 | Адаптер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4190282 | Зажим | 3 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4684224 | Шланг | 1 |
| 14 | 4684226 | Шланг | 1 |
| 15 | 4669353 | Шланг | 1 |
| 16 | 4669358 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
