Электрооборудование (A) — HITACHI ZX135US-3-HCME

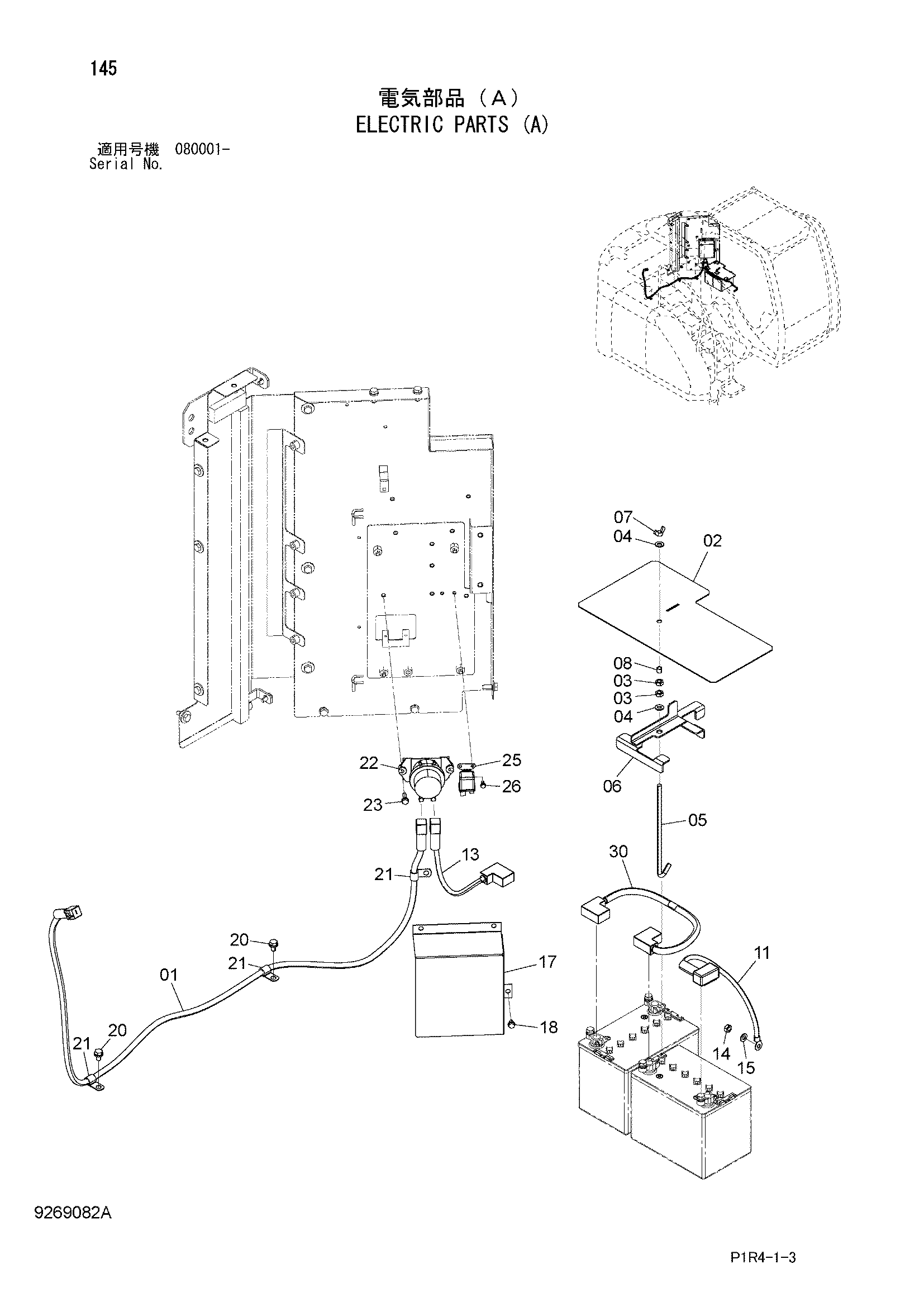

Заводская схема «Электрооборудование (A)» для HITACHI ZX135US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4319217 | Жгут проводов | 1 |
| 02 | 4662513 | Крышка | 1 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | 4257034 | Болт крюк | 1 |
| 06 | 8107385 | Опора | 1 |
| 07 | M570010 | Гайка винг | 1 |
| 08 | 4488668 | Проставка | 1 |
| 11 | 4697822 | Жгут проводов | 1 |
| 13 | 4684378 | Трос батт. | 1 |
| 14 | J950010 | Гайка | 1 |
| 15 | A590110 | Плоская шайба | 1 |
| 17 | 3109023 | Крышка | 1 |
| 18 | J260816 | Болт с шайбой | 3 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | J271020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4190275 | Зажим | 3 |
| 22 | 4255762 | Реле аккумулятор | 1 |
| 23 | J260830 | Болт с шайбой | 2 |
| 23A | J900830 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 4452159 | Реле | 1 |
| 26 | J260616 | Болт с шайбой | 2 |
| 26A | J900616 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 30 | 4647307 | Трос батт. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
