Пилотные гидролинии (A) — HITACHI ZX135US-3-HCME

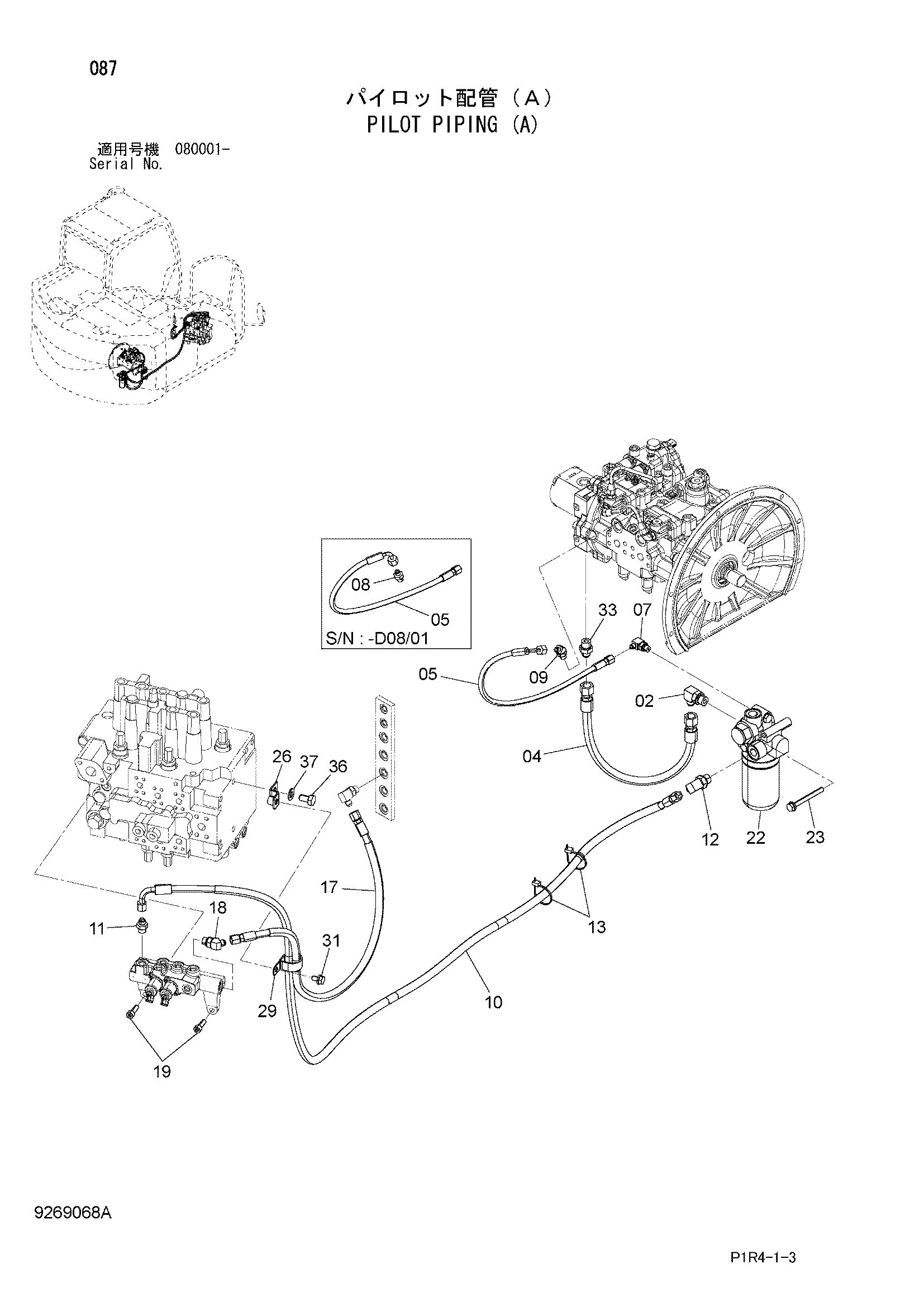

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX135US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852344 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4227025 | Шланг | 1 |
| 05 | 4635378 | Шланг | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852222 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9272200 | Шланг в сборе | 1 |
| 10A | 4664281 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 5 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852343 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4055312 | Ленточный зажим | 2 |
| 17 | 9290848 | Шланг в сборе | 1 |
| 17A | 4686105 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 18 | A852233 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | J781030 | Болт с внутренним шестигранником | 2 |
| 22 | 4629717 | Масляный фильтр | 1 |
| 22A | 4630525 | Фильтрующий элемент | 1 |
| 23 | J271000 | Болт с шайбой | 2 |
| 23A | J901000 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 9767203 | Кронштейн | 1 |
| 29 | 4190291 | Зажим | 1 |
| 31 | J271020 | Болт с шайбой | 1 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | A852144 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | J901430 | Болт | 1 |
| 37 | J222014 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
