Угол датчик (смещаемый стрела) — HITACHI ZX135US-3-HCME

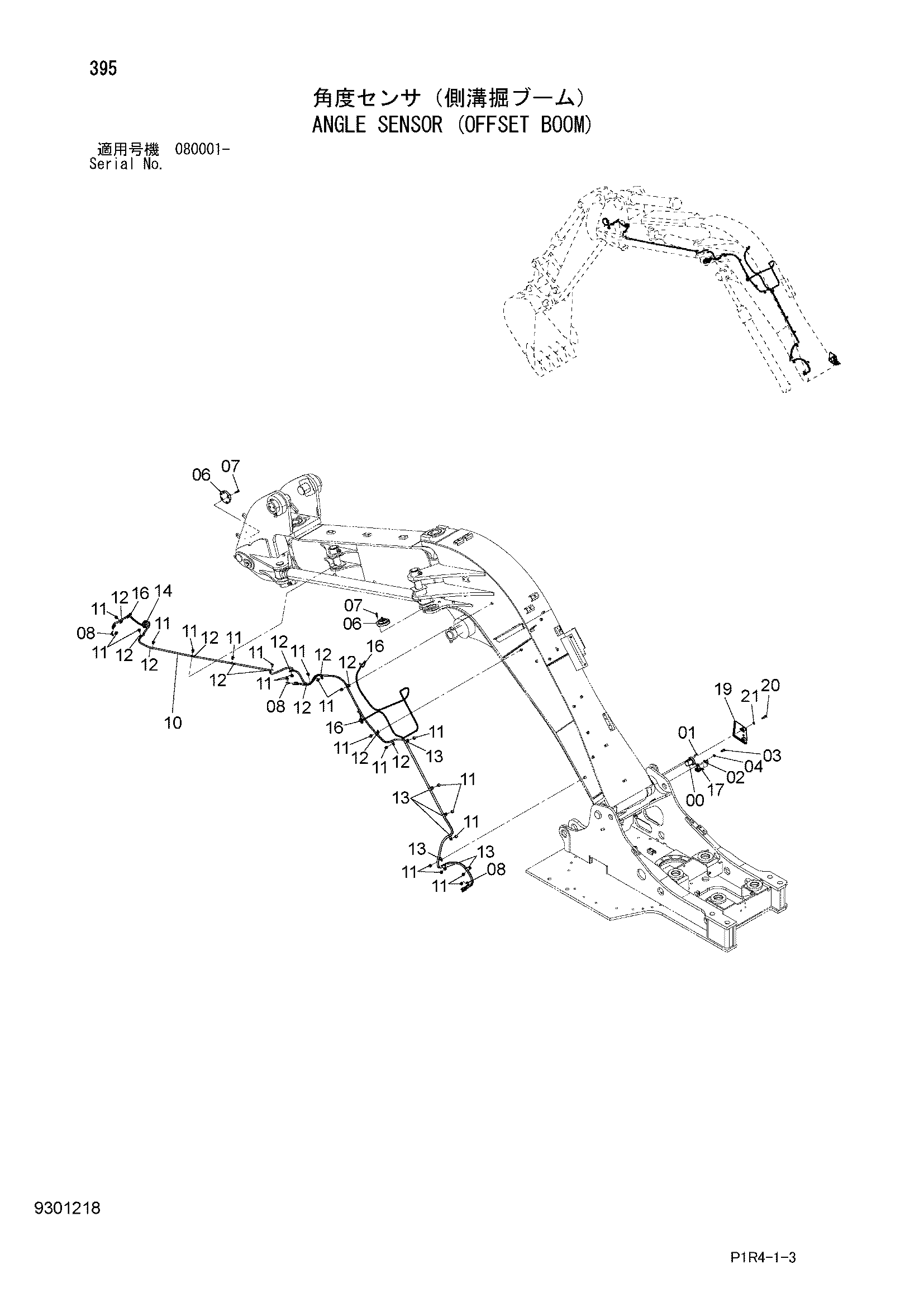

Заводская схема «Угол датчик (смещаемый стрела)» для HITACHI ZX135US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431966 | Датчик угла | 1 |
| 01 | J780625 | Болт с внутренним шестигранником | 3 |
| 02 | 4381930 | Кронштейн | 1 |
| 03 | J781025 | Болт с внутренним шестигранником | 1 |
| 04 | A590910 | Пружинная шайба | 1 |
| 06 | 4476333 | Датчик угла | 2 |
| 07 | J780830 | Болт с внутренним шестигранником | 8 |
| 08 | 4257159 | Кронштейн | 3 |
| 10 | 3094877 | Жгут проводов | 1 |
| 11 | J271016 | Болт с шайбой | 22 |
| 11A | J901016 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4190261 | Зажим | 12 |
| 13 | 4190275 | Зажим | 7 |
| 14 | 4249027 | Резиновая втулка | 1 |
| 16 | 4055311 | Ленточный зажим | 3 |
| 17 | 4323613 | Ленточный зажим | 1 |
| 19 | 8115287 | Крышка | 1 |
| 20 | J781040 | Болт с внутренним шестигранником | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
