Гидролинии рабочего оборудования (4.8m стрела) — HITACHI ZX135US-3

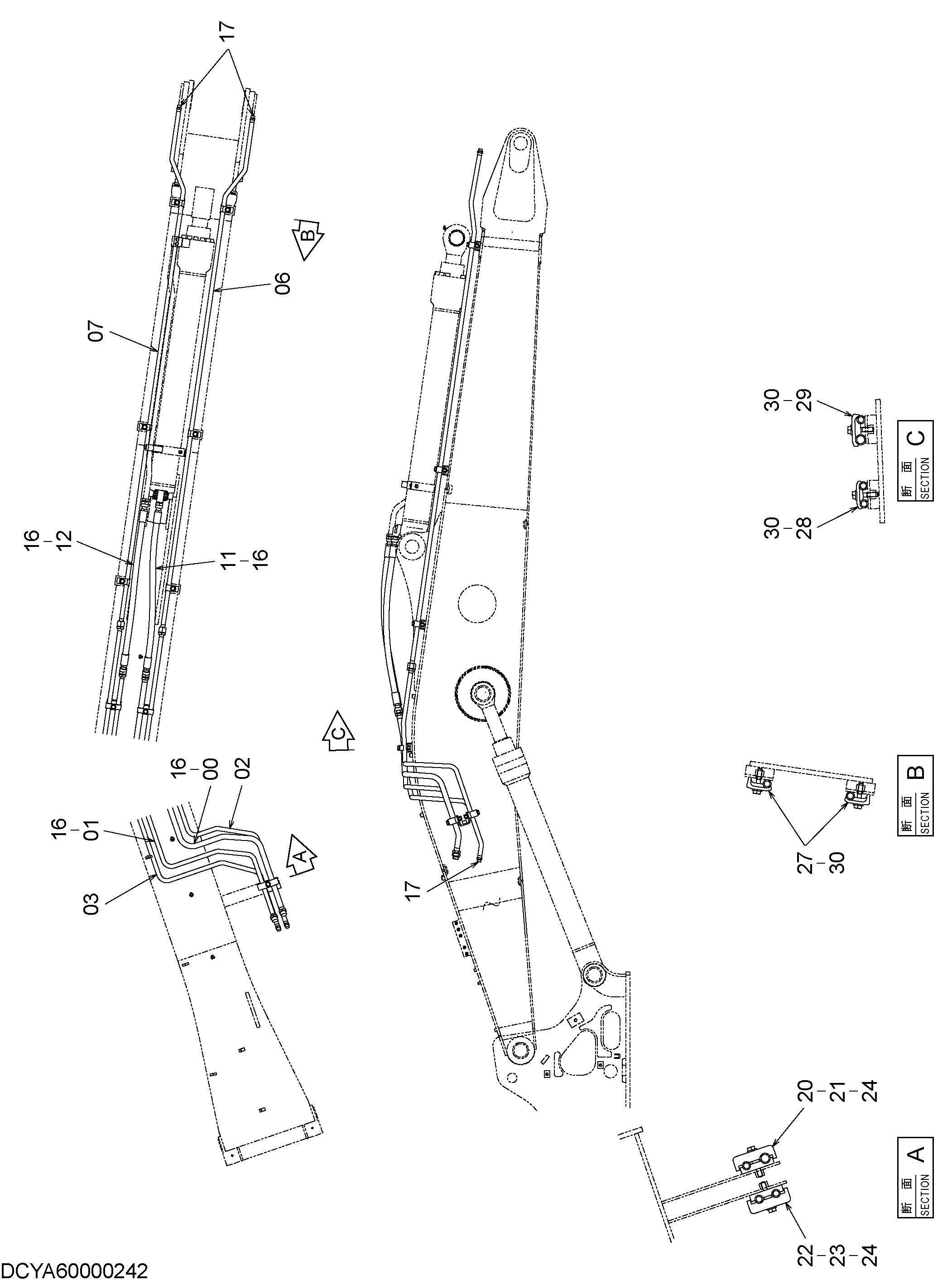

Заводская схема «Гидролинии рабочего оборудования (4.8m стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40000214 | Трубка | 1 |
| 01 | YA40000215 | Трубка | 1 |
| 02 | YA40000216 | Трубка | 1 |
| 03 | YA40000217 | Трубка | 1 |
| 06 | 8081210 | Трубка | 1 |
| 07 | 8082947 | Трубка | 1 |
| 11 | 4628532 | Шланг | 1 |
| 12 | 4658964 | Шланг | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 8 |
| 17 | 4138938 | Уплотнительное кольцо | 4 |
| 20 | 4398113 | Хомут трубки | 1 |
| 21 | 4398114 | Резиновая прокладка | 1 |
| 22 | 4428248 | Хомут трубки | 1 |
| 23 | 4428249 | Резиновая прокладка | 1 |
| 24 | J271275 | Болт с шайбой | 2 |
| 24A | J901275 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 4190125 | Хомут трубки | 6 |
| 28 | 4189858 | Хомут трубки | 1 |
| 29 | 4141806 | Хомут трубки | 1 |
| 30 | J271260 | Болт с шайбой | 8 |
| 30A | J901260 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
