Скольжение рукоять детали <120, 135US> — HITACHI ZX135US-3

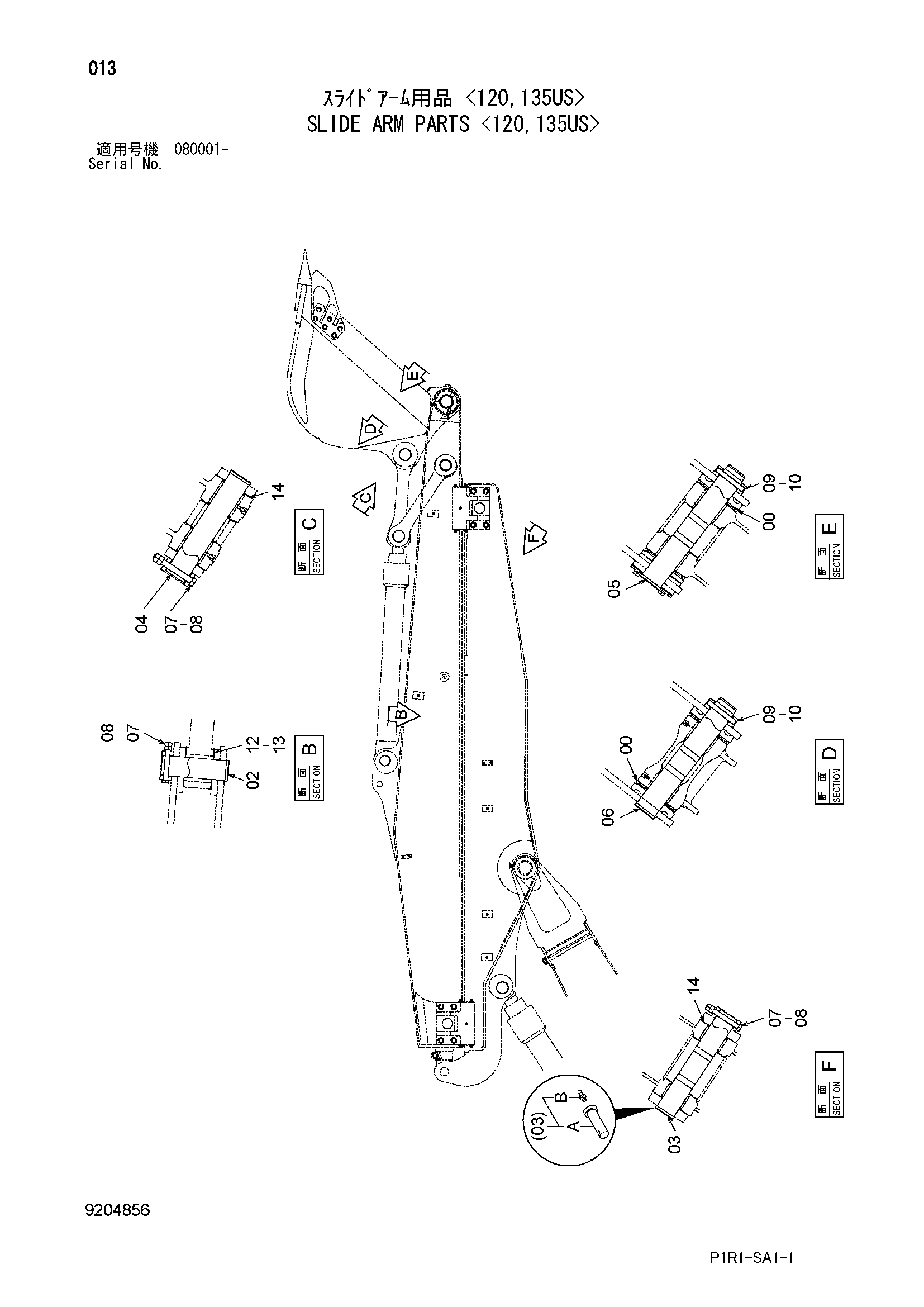

Заводская схема «Скольжение рукоять детали <120, 135US>» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4276696 | Уплотнительное кольцо | 4 |
| 02 | 3089107 | Палец | 1 |
| 03 | 9193963 | Палец | 1 |
| 03A | 3089106 | Палец | 1 |
| 03B | J75481 | Пресс-маслёнка | 1 |
| 04 | 3089103 | Палец | 1 |
| 05 | 3089243 | Палец | 1 |
| 06 | 3089242 | Палец | 1 |
| 07 | 4435123 | Стопорный палец | 3 |
| 08 | J950016 | Гайка | 6 |
| 09 | 4098716 | Кольцо | 2 |
| 10 | 4098717 | Палец | 2 |
| 12 | 4444839 | Упорная пластина 1.0mm | 2 |
| 13 | 4444840 | Упорная пластина 2.0mm | 1 |
| 14 | 4450010 | Упорная пластина 1.0mm | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
