Дренажные трубопроводы (смещаемый стрела) — HITACHI ZX135US-3

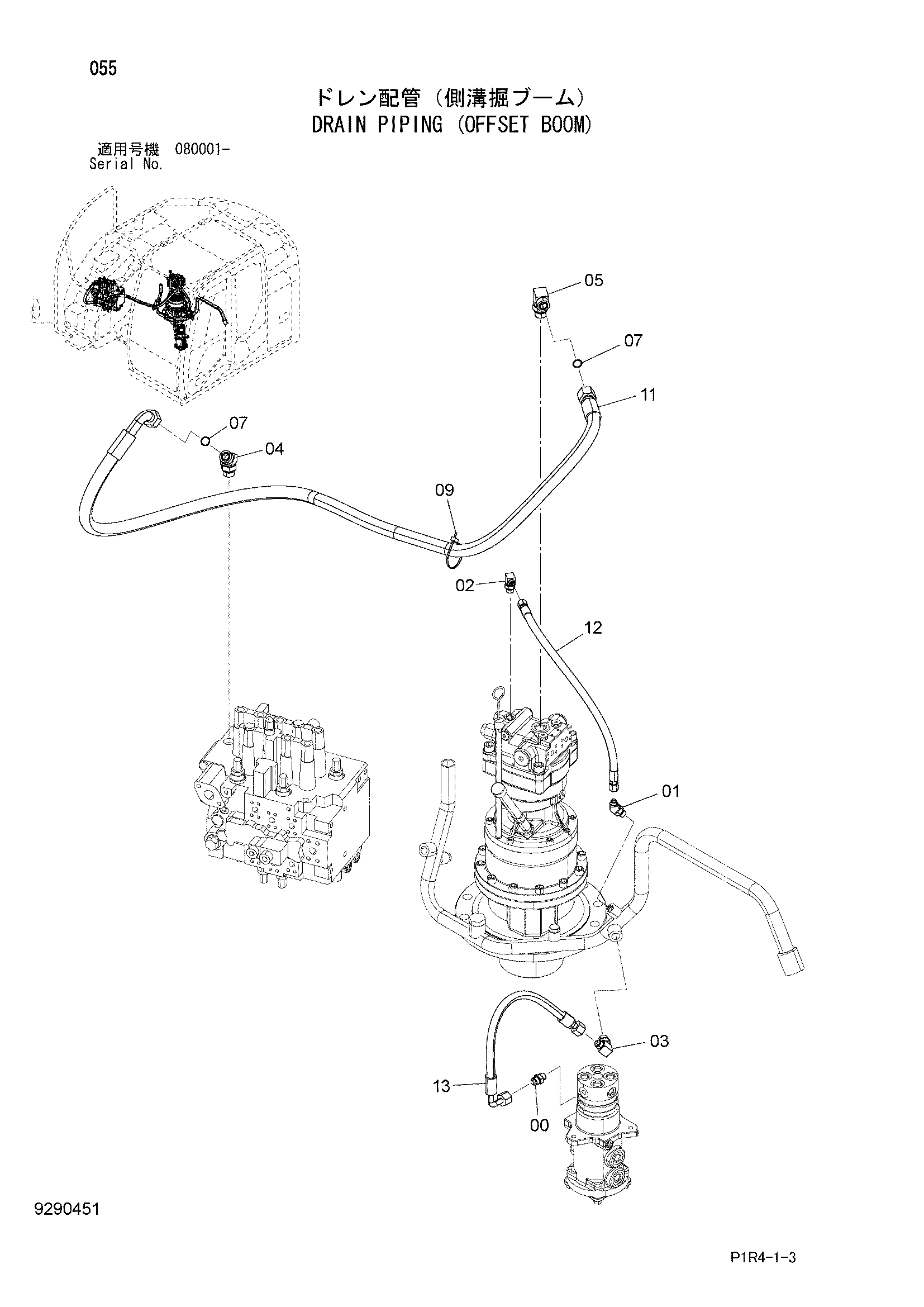

Заводская схема «Дренажные трубопроводы (смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852134 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852233 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852333 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852344 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A853266 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A853366 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 4055312 | Ленточный зажим | 1 |
| 11 | 9291755 | Шланг в сборе | 1 |
| 11A | 4685391 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 7 |
| 12 | 9271227 | Шланг в сборе | 1 |
| 12A | 4624689 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | 4669420 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
