Гидроцилиндр рукояти (смещаемый стрела) — HITACHI ZX135US-3

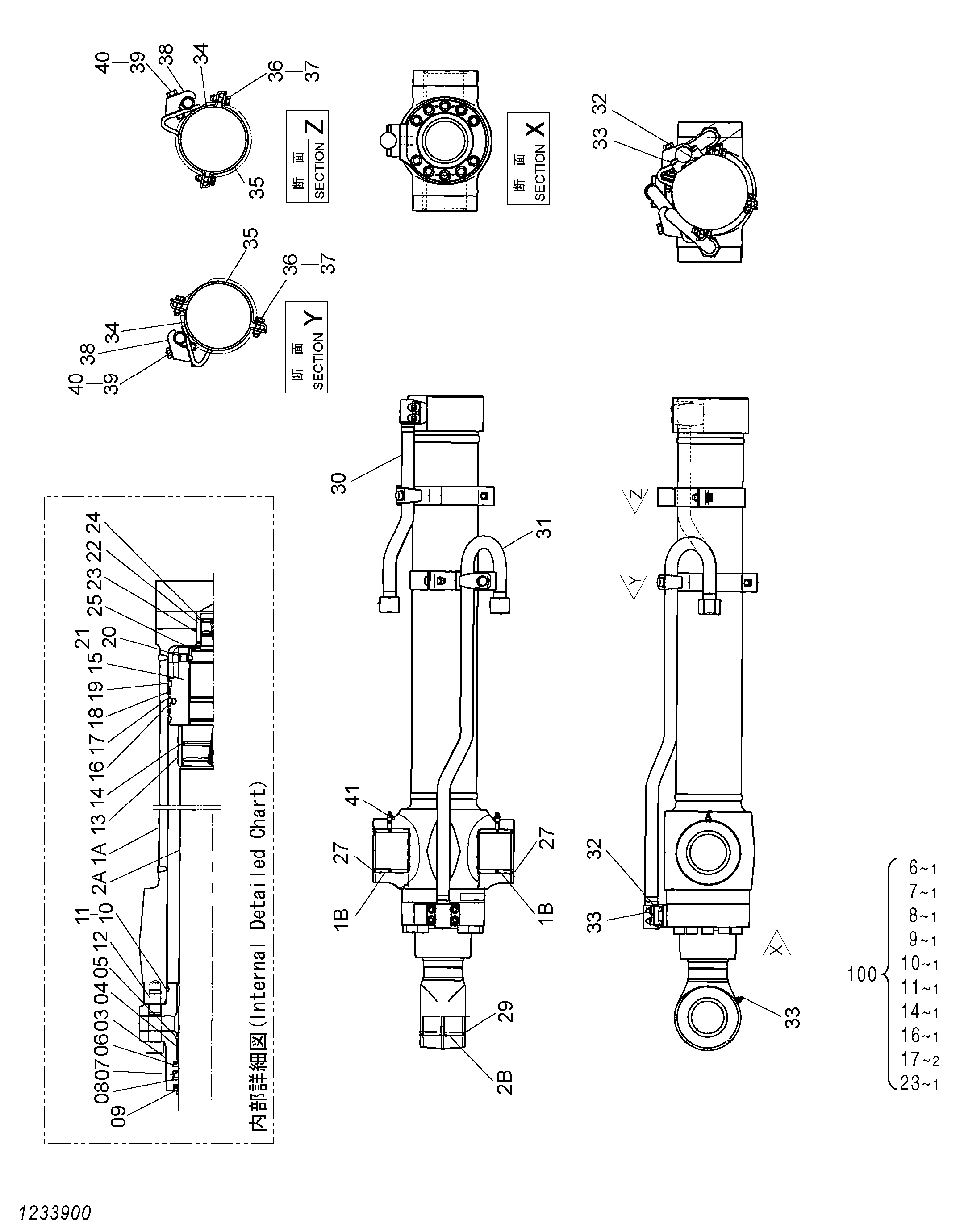

Заводская схема «Гидроцилиндр рукояти (смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4710784	Гидроцилиндр рукояти	1
1	1233901	Трубка гидроцилиндр.в сборе	1
1B	3086132	Втулка пальца	2
2	1233902	Шток поршня в сборе	1
2B	4352400	Втулка пальца	2
3	0864003	Головка гидроцилиндра	1
4	4272960	Втулка	1
5	0208304	Кольцо	1
6	0788911	Кольцо	1
7	0788912	U-образная манжета	1
8	0208306	Опорное кольцо	1
9	0667204	Грязесъёмное кольцо	1
10	A811110	Уплотнительное кольцо	1
11	0310904	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	10
13	0880803	Амортизирующий подшипник	1
14	0667205	Уплотнение амортизатор	1
15	1102303	Поршень	1
16	0225614	Уплотнительное кольцо	1
17	0496605	Опорное кольцо	2
18	1102304	Направляющее кольцо	2
19	0310908	Кольцо	2
20	0309011	Установочный винт	1
21	0111707	Стальной шарик	1
22	0409913	Амортизирующий подшипник	1
23	0667411	Уплотнение амортизатор	1
24	0409915	Ограничитель	2
25	0686406	Стопорное кольцо	1
27	4067902	Пылезащитное уплотнение	2
29	4084578	Пылезащитное уплотнение	2
30	1233903	Трубка	1
31	1233904	Трубка	1
32	4506430	Уплотнительное кольцо	2
33	M341030	Болт с внутренним шестигранником	8
34-40	0779007	Комплект лента	1
34	0779006	Лента	2
35	0309314	Лента	2
36	J901035	Болт	4
37	A590910	Шайба	4
38	0309021	Держатель	2
39	0667013	Болт	2
40	0208516	Пружинная шайба	2
41	J75481	Пресс-маслёнка	3
100	4662890	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
