Кондиционер (3) — HITACHI ZX135US-3

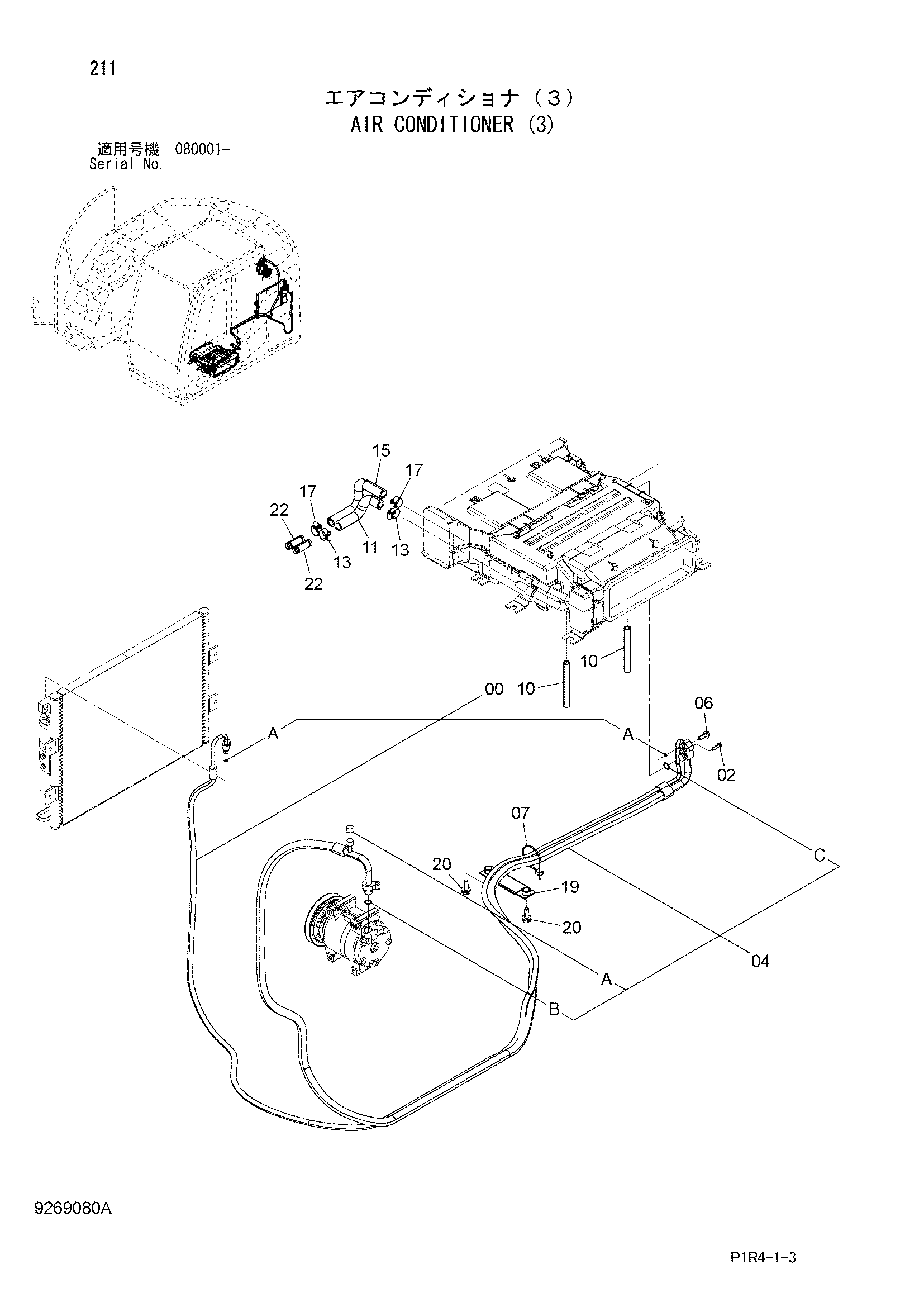

Заводская схема «Кондиционер (3)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4663790 | Шланг | 1 |
| 00A | 4422000 | Уплотнительное кольцо | 2 |
| 02 | J260625 | Болт с шайбой | 1 |
| 02A | J900625 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 04 | 4663789 | Шланг | 1 |
| 04A | 4370251 | Колпачок | 1 |
| 04B | 4703212 | Уплотнительное кольцо | 1 |
| 04C | 4421939 | Уплотнительное кольцо | 1 |
| 06 | J260825 | Болт с шайбой | 1 |
| 06A | J900825 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4055312 | Ленточный зажим | 1 |
| 10 | 4441953 | Шланг | 2 |
| 11 | 4444829 | Шланг | 1 |
| 13 | 4514699 | Хомут шланга | 2 |
| 15 | 4444830 | Шланг | 1 |
| 17 | 4514699 | Хомут шланга | 2 |
| 19 | 9768447 | Пластина | 1 |
| 20 | J271030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4347396 | Соединение трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
