Пилотные гидролинии (поток производительность селектер)(2P-BOOM) — HITACHI ZX135US-3

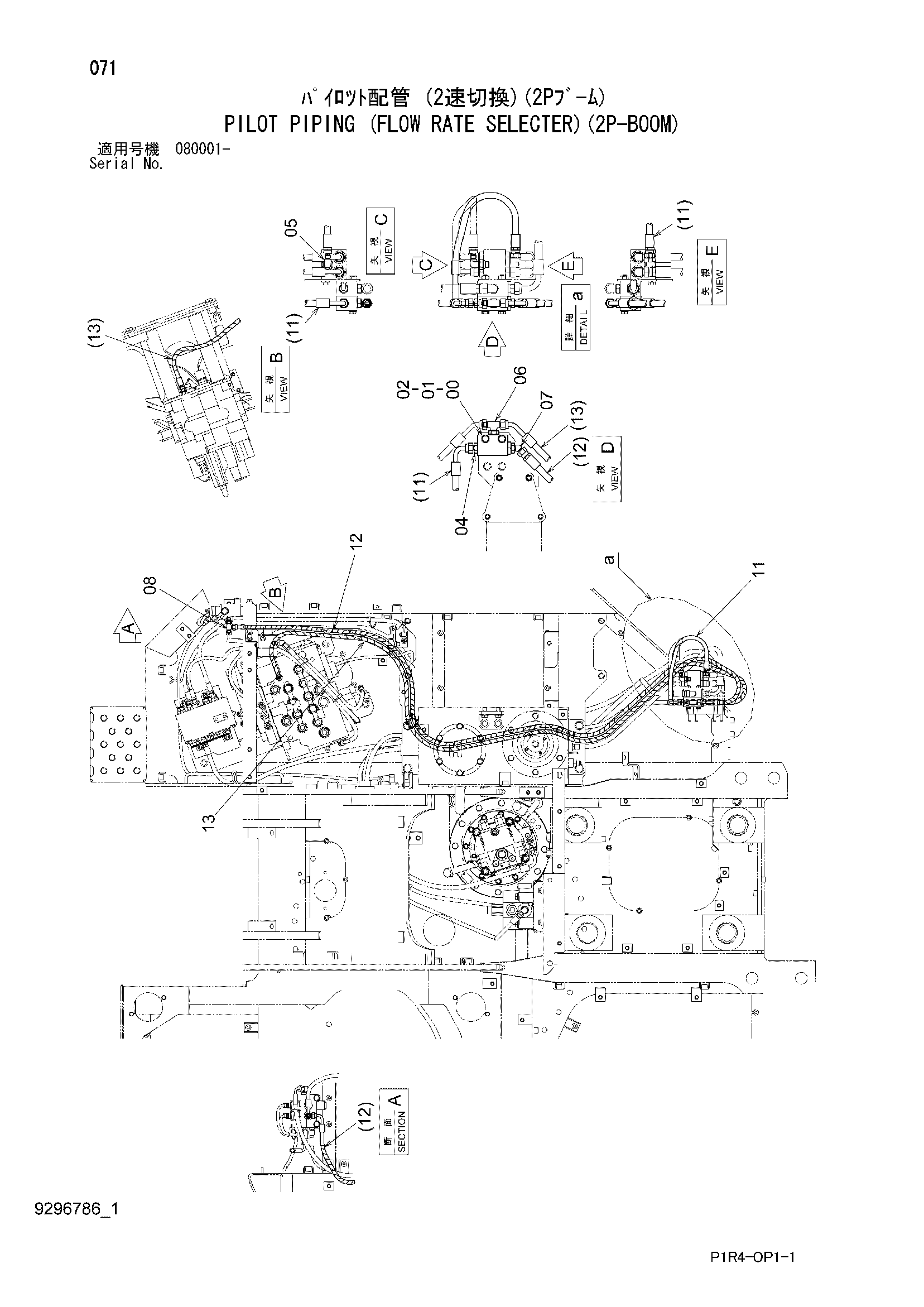

Заводская схема «Пилотные гидролинии (поток производительность селектер)(2P-BOOM)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203447 | Челночный клапан | 1 |
| 01 | J900880 | Болт | 2 |
| 02 | A590108 | Плоская шайба | 2 |
| 04 | A852122 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852522 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852222 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852422 | Тройник | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4655448 | Шланг | 1 |
| 12 | 9278995 | Шланг в сборе | 1 |
| 12A | 4489145 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 6 |
| 13 | 9296681 | Шланг в сборе | 1 |
| 13A | 4672952 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
