Хомут рукоять трубопроводы (1-2) — HITACHI ZX135US-3

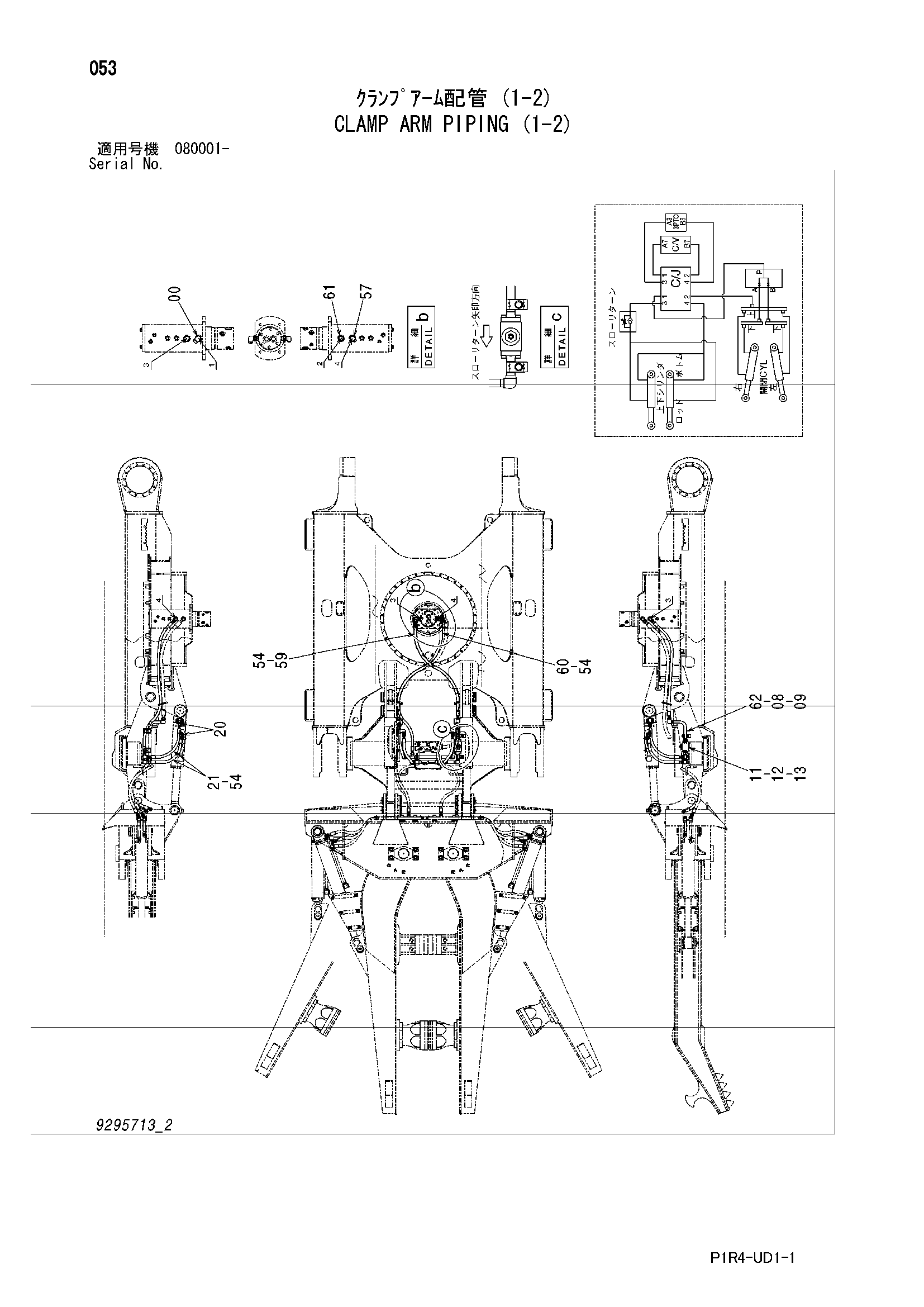

Заводская схема «Хомут рукоять трубопроводы (1-2)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853366 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4190126 | Хомут трубки | 2 |
| 09 | J271255 | Болт с шайбой | 2 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4330223 | Клапан словретур | 1 |
| 12 | 971489 | Уплотнительное кольцо | 2 |
| 13 | J781030 | Болт с внутренним шестигранником | 8 |
| 20 | A853144 | Адаптер | 4 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4691339 | Шланг | 4 |
| 54 | 4138938 | Уплотнительное кольцо | 12 |
| 57 | A853364 | Угловой штуцер | 2 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 4702281 | Шланг | 1 |
| 60 | 4702282 | Шланг | 1 |
| 61 | A853166 | Адаптер | 1 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 9770881 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
