Стрела управление детали (1) — HITACHI ZX135US-3

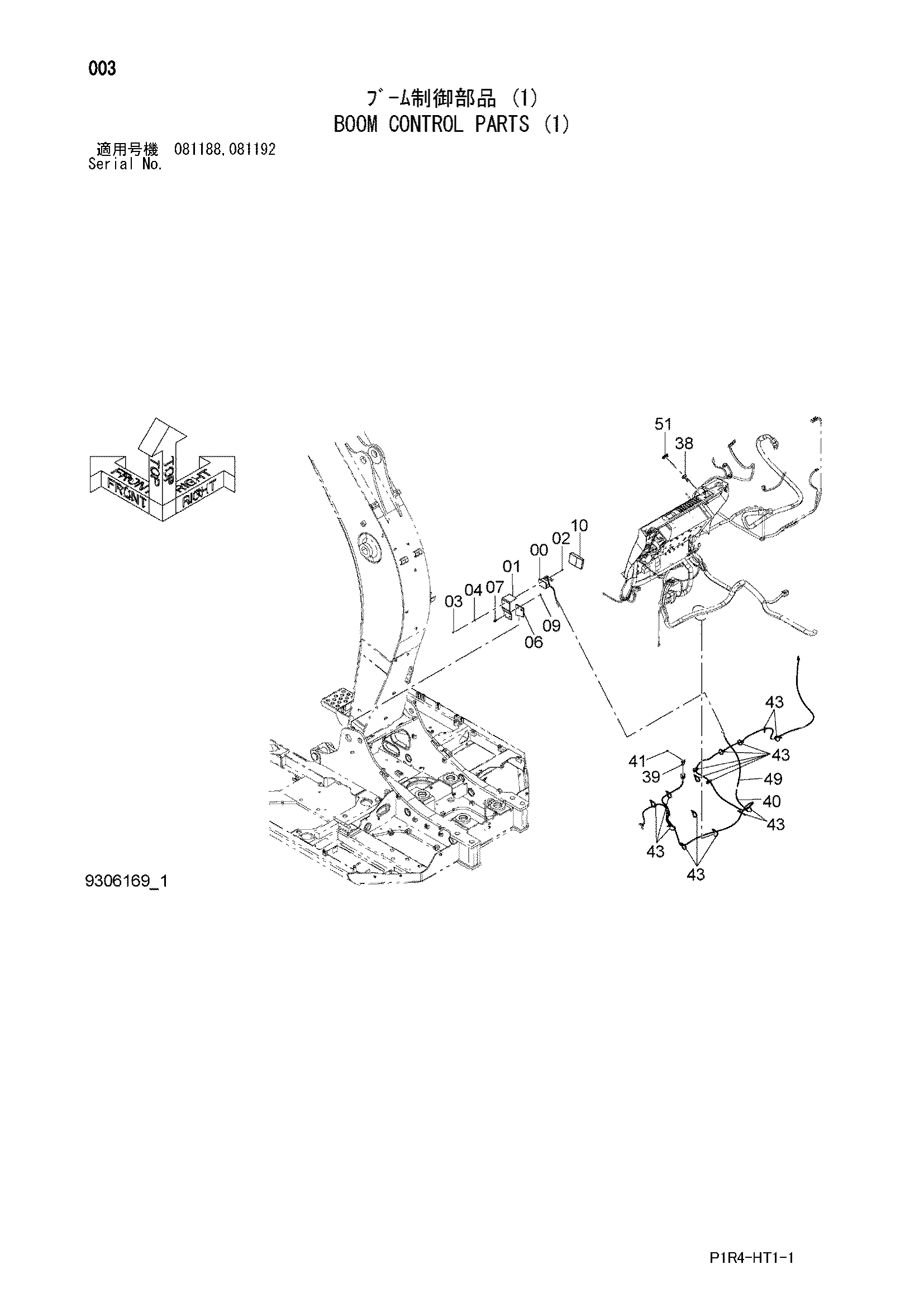

Заводская схема «Стрела управление детали (1)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4473331 | Выключатель микро | 1 |
| 01 | 4466679 | Пластина | 1 |
| 02 | M430416 | Винт | 2 |
| 03 | M500403 | Гайка | 2 |
| 04 | A590904 | Пружинная шайба | 2 |
| 06 | 4466678 | Пластина | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | M500807 | Гайка | 2 |
| 10 | 4466680 | Пластина | 1 |
| 38 | 4335063 | Зуммер | 1 |
| 39 | 4414207 | Реле | 1 |
| 40 | 2056150 | Жгут проводов | 1 |
| 41 | J460616 | Винт с шайбой | 1 |
| 43 | 4055311 | Ленточный зажим | 15 |
| 49 | 4707856 | Жгут проводов | 1 |
| 51 | 4457732 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
