Нижний рама <с-енг120-2> — HITACHI ZX135US-3

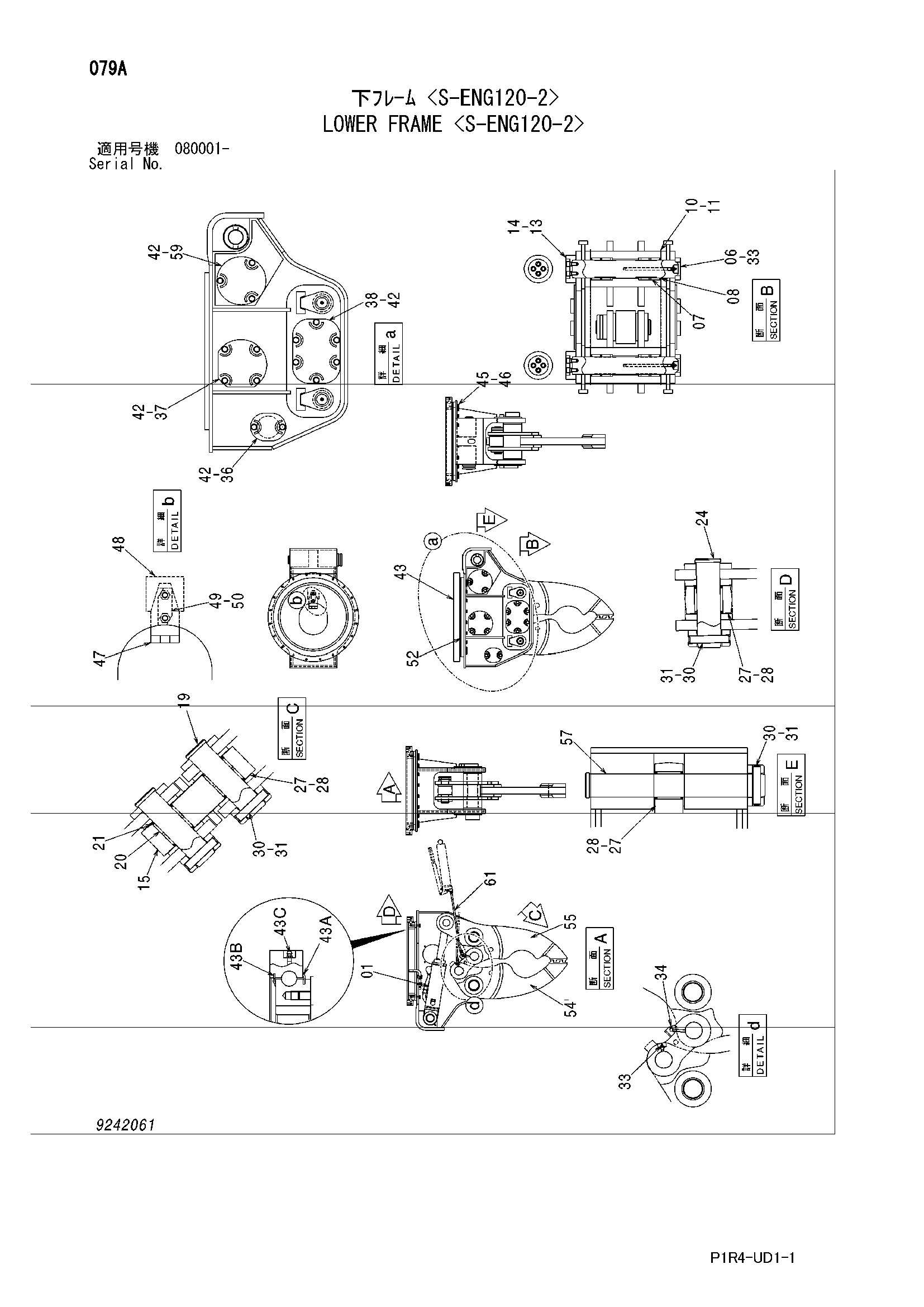

Заводская схема «Нижний рама <с-енг120-2>» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4622793 | Гидроцилиндр | 1 |
| 06 | 8097329 | Палец | 2 |
| 07 | 4344899 | Втулка | 4 |
| 08 | 4065687 | Пылезащитное уплотнение | 8 |
| 10 | 4075359 | Шайба | 4 |
| 11 | 4075360 | Шайба | 4 |
| 13 | 4623390 | Ограничитель | 2 |
| 14 | J781225 | Болт с внутренним шестигранником | 8 |
| 15 | 8104808 | Тяга | 1 |
| 19 | 4617403 | Палец | 2 |
| 20 | 4353819 | Втулка | 2 |
| 21 | 4349913 | Пылезащитное уплотнение | 4 |
| 24 | 4617403 | Палец | 1 |
| 27 | 4355653 | Регулировочная шайба 0.5mm | 8 |
| 28 | 4355659 | Регулировочная шайба 0.8mm | 7 |
| 30 | 4065689 | Палец | 4 |
| 31 | 4065688 | Кольцо | 4 |
| 33 | J75481 | Пресс-маслёнка | 3 |
| 34 | J75581 | Пресс-маслёнка | 1 |
| 36 | 9762964 | Крышка | 2 |
| 37 | 9762963 | Крышка | 2 |
| 38 | 8095595 | Крышка | 2 |
| 42 | J271025 | Болт с шайбой | 30 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4486217 | Поворот киркле | 1 |
| 43A | 4646839 | Уплотнение (наружный) | 1 |
| 43B | 4646840 | Уплотнение (инннер) | 1 |
| 43C | 4120620 | Штуцер (смазка) | 1 |
| 45 | J921255 | Болт | 20 |
| 46 | A590912 | Пружинная шайба | 20 |
| 47 | 4608615 | Ограничитель | 1 |
| 48 | 4608552 | Стопорная пластина | 1 |
| 49 | 4602447 | Стопорная шайба | 1 |
| 50 | J901230 | Болт | 2 |
| 52 | 6023454 | Рама нижний | 1 |
| 54 | 7047284 | Куттер-тоотх | 1 |
| 55 | 7047283 | Куттер-тоотх | 1 |
| 57 | 3104612 | Палец | 1 |
| 59 | 9764280 | Крышка | 2 |
| 61 | 933513 | Форсунка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
