Хомут рукоять крышка — HITACHI ZX135US-3

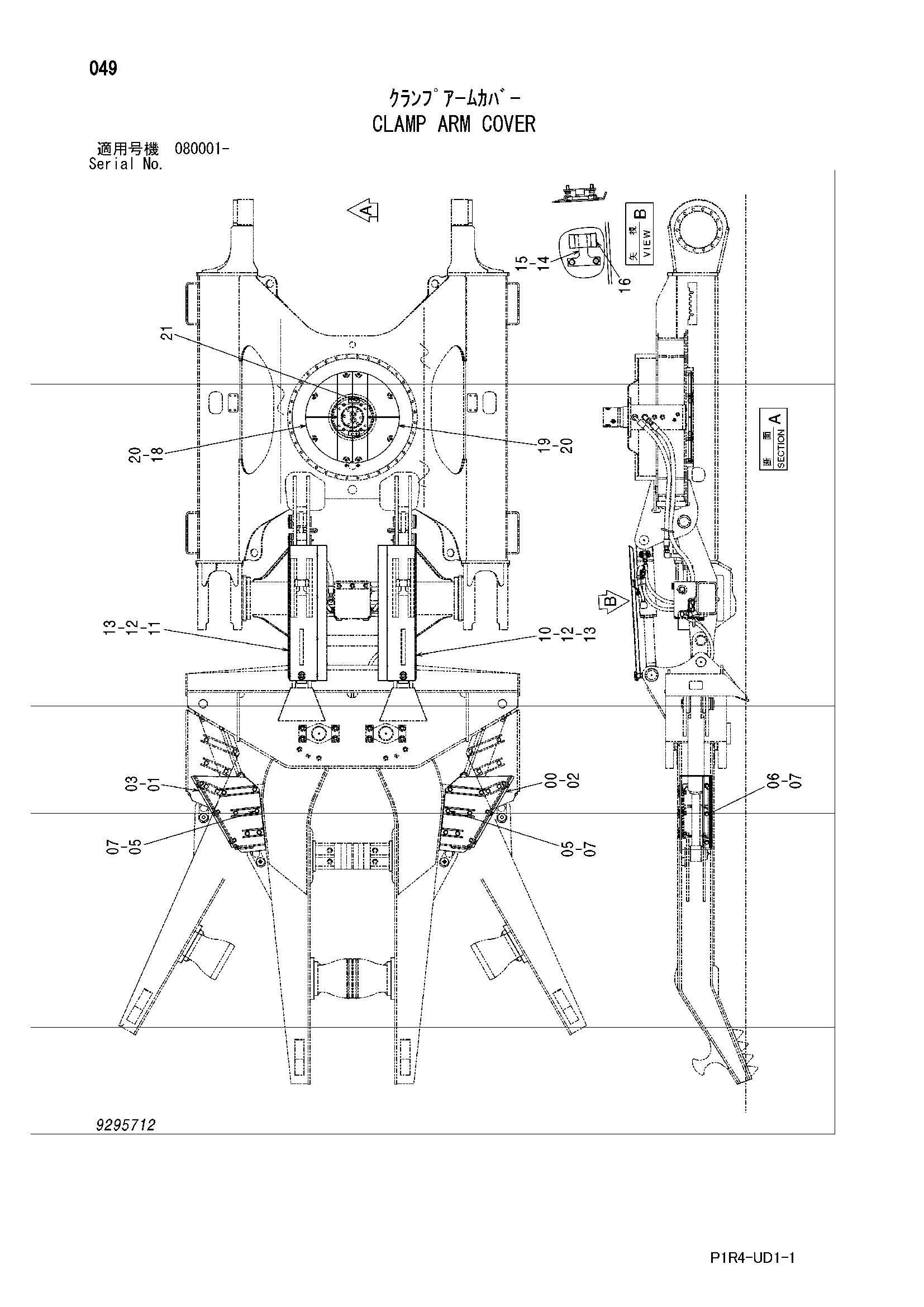

Заводская схема «Хомут рукоять крышка» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115438 | Крышка | 1 |
| 01 | 8115439 | Крышка | 1 |
| 02 | 8115440 | Крышка | 1 |
| 03 | 8115441 | Крышка | 1 |
| 05 | J921650 | Болт | 24 |
| 06 | J921645 | Болт | 6 |
| 07 | J222016 | Шайба | 30 |
| 10 | 7055692 | Крышка | 1 |
| 11 | 7055693 | Крышка | 1 |
| 12 | A590916 | Пружинная шайба | 2 |
| 13 | J901650 | Болт | 2 |
| 14 | 9770114 | Кронштейн | 2 |
| 15 | J271025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4352044 | Резиновая прокладка | 4 |
| 18 | 8101132 | Крышка | 1 |
| 19 | 8101139 | Крышка | 1 |
| 20 | J271230 | Болт с шайбой | 8 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271220 | Болт с шайбой | 2 |
| 21A | J901220 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
