Рама (смещаемый стрела) — HITACHI ZX135US-3

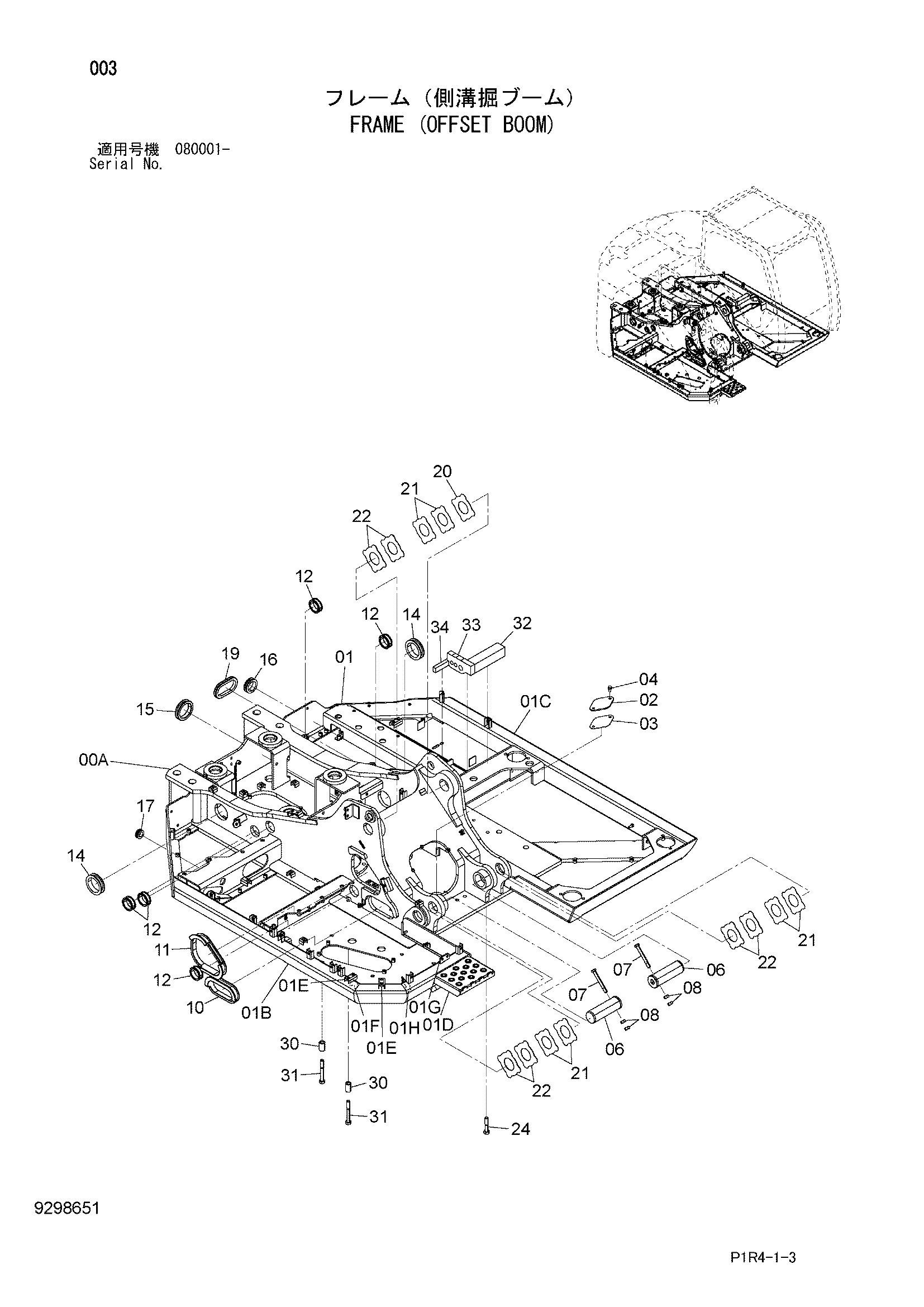

Заводская схема «Рама (смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 5011031 | Рама основной | 1 |
| 01B | 4662290 | Трубка | 1 |
| 01C | 4662297 | Трубка | 1 |
| 01D | 3109195 | Ступень | 1 |
| 01E | 9764238 | Седло винта | 2 |
| 01F | 9761676 | Седло винта | 1 |
| 01G | 4694256 | Кронштейн | 1 |
| 01H | 4705872 | Кронштейн | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 3089162 | Палец | 2 |
| 07 | 4435124 | Стопорный палец | 2 |
| 08 | J950016 | Гайка | 4 |
| 10 | 4666670 | Резиновая втулка | 1 |
| 11 | 4666671 | Резиновая втулка | 1 |
| 12 | 4255567 | Резиновая втулка | 5 |
| 14 | 4190960 | Резиновая втулка | 2 |
| 15 | 4201986 | Резиновая втулка | 1 |
| 16 | 4208279 | Резиновая втулка | 1 |
| 17 | 4279257 | Резиновая втулка | 1 |
| 19 | 4331547 | Резиновая втулка | 1 |
| 20 | 4460371 | Упорная пластина 1.5mm | 1 |
| 21 | 4444288 | Упорная пластина 1.0mm | 6 |
| 22 | 4444289 | Упорная пластина 2.0mm | 6 |
| 24 | J921890 | Болт | 28 |
| 30 | 4685252 | Проставка | 2 |
| 31 | J921808 | Болт | 2 |
| 32 | 4681727 | Резиновая прокладка | 1 |
| 33 | 4681728 | Резиновая прокладка | 1 |
| 34 | 4672688 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
