Пилотные гидролинии (отвал)(2P-BOOM) — HITACHI ZX135US-3

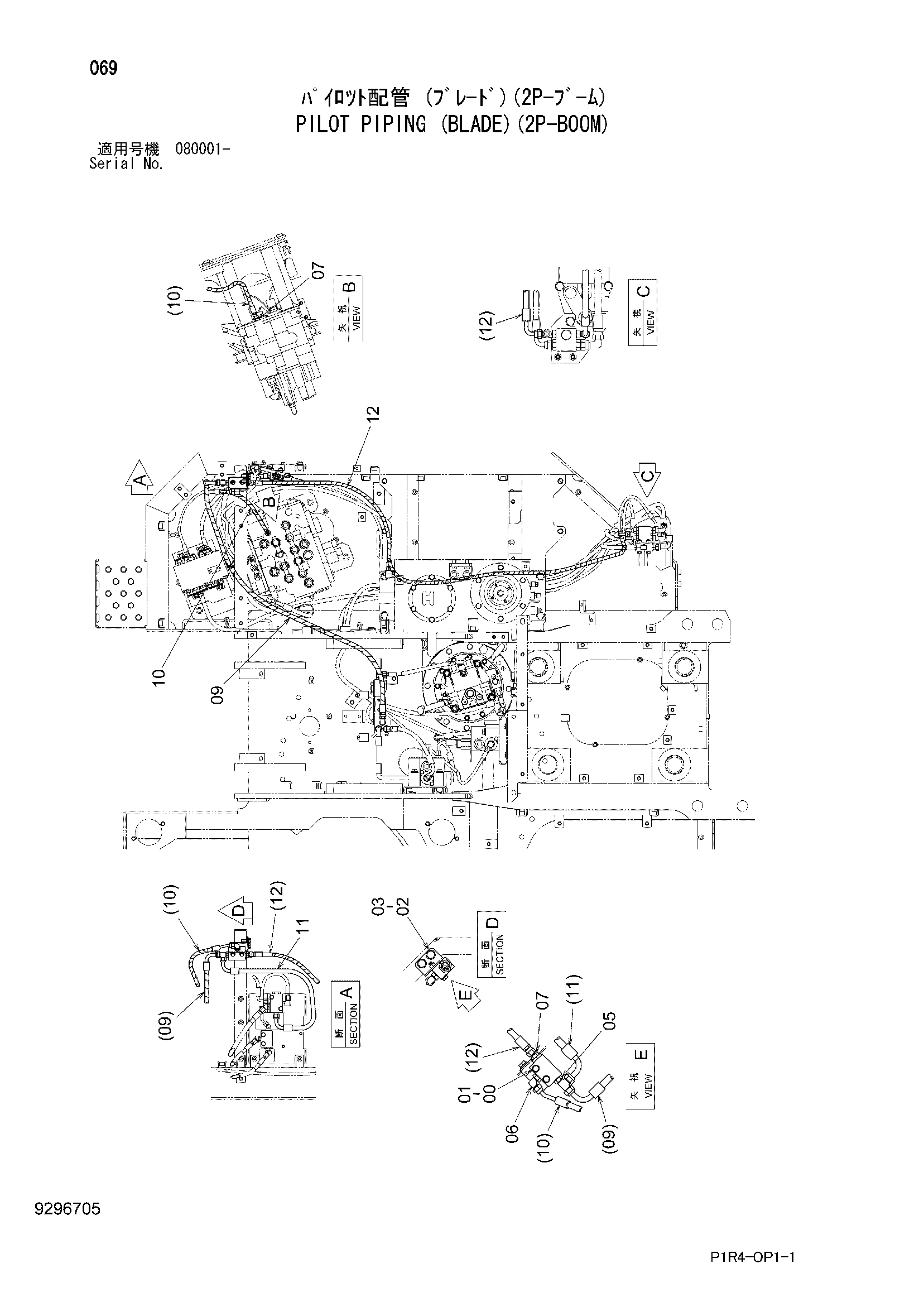

Заводская схема «Пилотные гидролинии (отвал)(2P-BOOM)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203447 | Челночный клапан | 1 |
| 01 | J260850 | Болт с шайбой | 2 |
| 01A | J900850 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 9768023 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852423 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9294511 | Шланг в сборе | 1 |
| 09A | 4671446 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 5 |
| 10 | 9294512 | Шланг в сборе | 1 |
| 10A | 4671171 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 2 |
| 11 | 4671170 | Шланг | 1 |
| 12 | 9296806 | Шланг в сборе | 1 |
| 12A | 4319396 | Шланг | 1 |
| 12B | 4327315 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
