Конденсатор (2)(дустпрооф специальное исполнение.) — HITACHI ZX135US-3

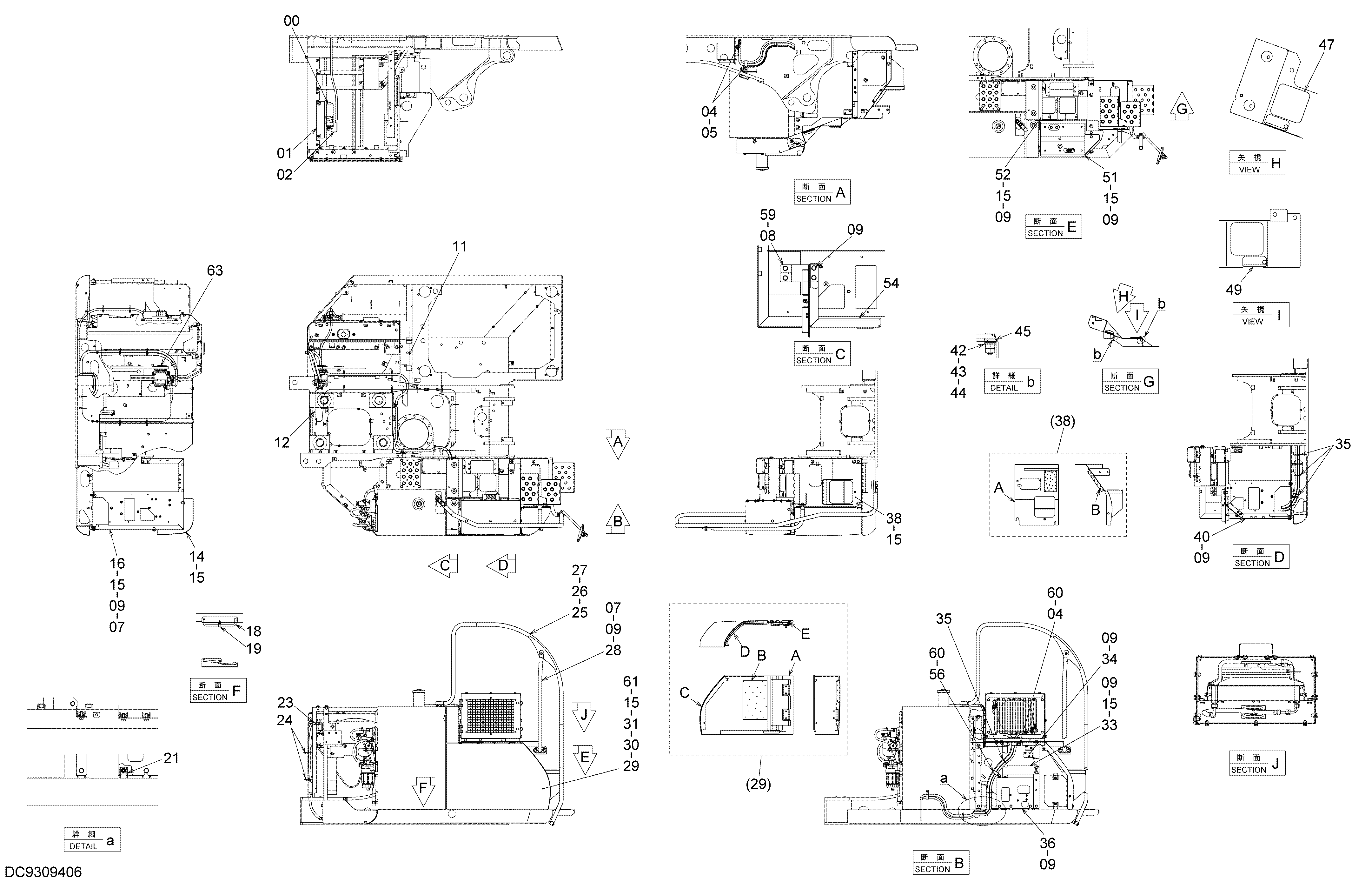

Заводская схема «Конденсатор (2)(дустпрооф специальное исполнение.)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4448179 | Осушитель | 1 |
| 00A | 4709907 | Датчик давления | 1 |
| 01 | 3115308 | Кронштейн | 1 |
| 02 | 4697632 | Шланг радиатора | 1 |
| 04 | 4190266 | Зажим | 3 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | J281035 | Болт с шайбой | 2 |
| 07A | J901035 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | 8116636 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 16 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4682213 | Жгут проводов | 1 |
| 12 | 3115656 | Жгут проводов | 1 |
| 14 | 7056481 | Крышка | 1 |
| 15 | J281030 | Болт с шайбой | 19 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 7056442 | Опора | 1 |
| 18 | 4639112 | Стойка | 1 |
| 19 | 4647195 | Держатель | 1 |
| 21 | 9761677 | Седло винта | 1 |
| 23 | 4697633 | Шланг радиатора | 1 |
| 24 | 4055312 | Ленточный зажим | 20 |
| 25 | 7054892 | Стойка | 1 |
| 26 | J921240 | Болт | 4 |
| 27 | J222012 | Шайба | 4 |
| 28 | 8116857 | Стойка | 1 |
| 29 | 7057732 | Крышка | 1 |
| 29A | 6027697 | Крышка | 1 |
| 29B | 4661185 | Резиновая прокладка | 1 |
| 29C | 4481304 | Уплотнительная окантовка | 1 |
| 29D | 4600589 | Уплотнительная окантовка | 1 |
| 29E | 4709464 | Резиновая прокладка | 1 |
| 30 | J950010 | Гайка | 4 |
| 31 | J217083 | Шайба | 4 |
| 33 | 7056416 | Опора | 1 |
| 34 | 8116992 | Кронштейн | 1 |
| 35 | 4373212 | Ленточный зажим | 6 |
| 36 | 7056302 | Кронштейн | 1 |
| 38 | 8116778 | Крышка | 1 |
| 38A | 6027065 | Крышка | 1 |
| 38B | 4687533 | Резиновая прокладка | 1 |
| 40 | 7056410 | Опора | 1 |
| 42 | 4690864 | Тарельчатая пружина | 4 |
| 43 | A590110 | Плоская шайба | 2 |
| 44 | J950010 | Гайка | 4 |
| 45 | A590110 | Плоская шайба | 4 |
| 47 | 4200788 | Лента | 2 |
| 49 | 9771715 | Крышка | 2 |
| 51 | 7056288 | Крышка | 1 |
| 52 | 6027116 | Крышка | 1 |
| 54 | 4708584 | Уплотнительная окантовка | 1 |
| 56 | 4190266 | Зажим | 1 |
| 59 | J271035 | Болт с шайбой | 2 |
| 59A | J901035 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | J271025 | Болт с шайбой | 2 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | A590910 | Пружинная шайба | 4 |
| 63 | 4423252 | Масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
