Дополнительный. шестерня насос трубопроводы (2) — HITACHI ZX135US-3

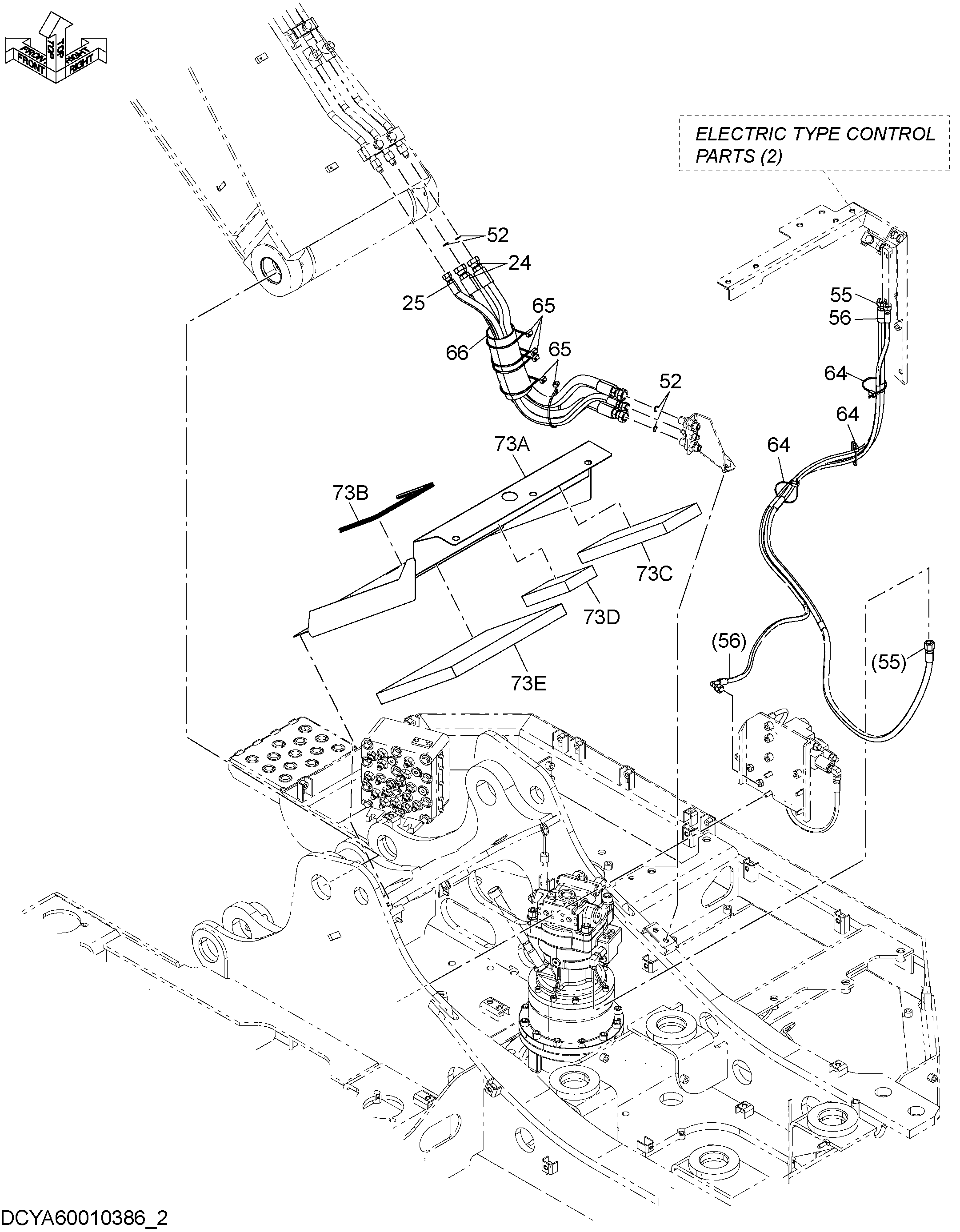

Заводская схема «Дополнительный. шестерня насос трубопроводы (2)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 24 | YA60010384 | В сборе шланг | 2 |
| 24A | 4690043 | Шланг | 1 |
| 24B | 4327294 | Трубка спирал | 2 |
| 25 | 9289855 | В сборе шланг | 1 |
| 25A | 4683498 | Шланг | 1 |
| 25B | 4327315 | Защитный кожух | 1 |
| 52 | 4138938 | Уплотнительное кольцо | 4 |
| 55 | 9289860 | В сборе шланг | 1 |
| 55A | 4292438 | Шланг | 1 |
| 55B | 4327315 | Защитный кожух | 5 |
| 56 | 9291844 | В сборе шланг | 1 |
| 56A | 4685643 | Шланг | 1 |
| 56B | 4327315 | Защитный кожух | 4 |
| 64 | 4055312 | Ленточный зажим | 3 |
| 65 | 4121859 | Ленточный зажим | 5 |
| 66 | 4219918 | Резиновая втулка | 1 |
| 73 | 9310576 | В сборе крышка | 1 |
| 73A | 7055281 | Крышка | 1 |
| 73B | 4687170 | Уплотнительная окантовка | 1 |
| 73C | 4669906 | Резиновая прокладка | 1 |
| 73D | 4669619 | Резиновая прокладка | 1 |
| 73E | 4668417 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
