Рукоять — HITACHI ZX135US-3

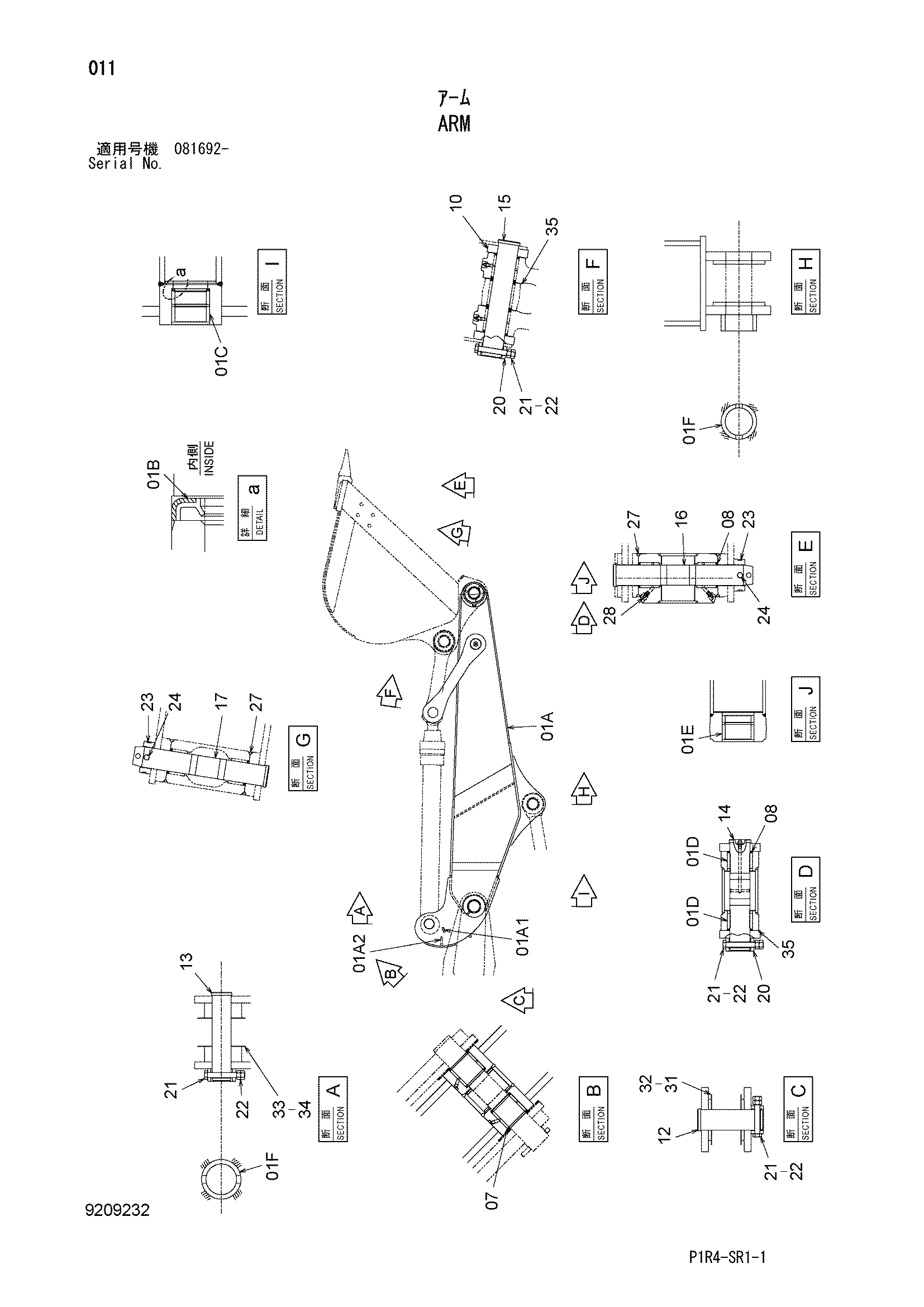

Заводская схема «Рукоять» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7059231 | Рукоять | 1 |
| 01A | 6020506 | Рукоять | 1 |
| 01A1 | 4464069 | Кронштейн | 1 |
| 01A2 | 4464071 | Кронштейн | 1 |
| 01B | 4084578 | Пылезащитное уплотнение | 2 |
| 01C | 4443878 | Втулка | 2 |
| 01D | 4344898 | Втулка | 2 |
| 01E | 4424953 | Втулка | 2 |
| 01F | 4434951 | Ограничитель | 2 |
| 07 | 4084578 | Пылезащитное уплотнение | 2 |
| 08 | 4065687 | Пылезащитное уплотнение | 4 |
| 10 | 4303761 | Тяга | 2 |
| 12 | 3090399 | Палец | 1 |
| 13 | 3093683 | Палец | 1 |
| 14 | 9193963 | Палец | 1 |
| 14A | 3089106 | Палец | 1 |
| 14B | J75481 | Пресс-маслёнка | 1 |
| 15 | 3093850 | Палец | 1 |
| 16 | 3089243 | Палец | 1 |
| 17 | 3089242 | Палец | 1 |
| 20 | 4434951 | Ограничитель | 2 |
| 21 | 4435123 | Стопорный палец | 4 |
| 22 | J950016 | Гайка | 8 |
| 23 | 4098716 | Кольцо | 2 |
| 24 | 4098717 | Палец | 2 |
| 27 | 4276696 | Уплотнительное кольцо | 4 |
| 28 | J75481 | Пресс-маслёнка | 2 |
| 31 | 4444290 | Упорная пластина 1.0mm | 2 |
| 32 | 4444291 | Упорная пластина 2.0mm | 1 |
| 33 | 4444839 | Упорная пластина 1.0mm | 2 |
| 34 | 4444840 | Упорная пластина 2.0mm | 1 |
| 35 | 4450010 | Упорная пластина 1.0mm | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
