Гидромолот, гидроножницы трубопроводы (стрела)[EU] — HITACHI ZX135US-3

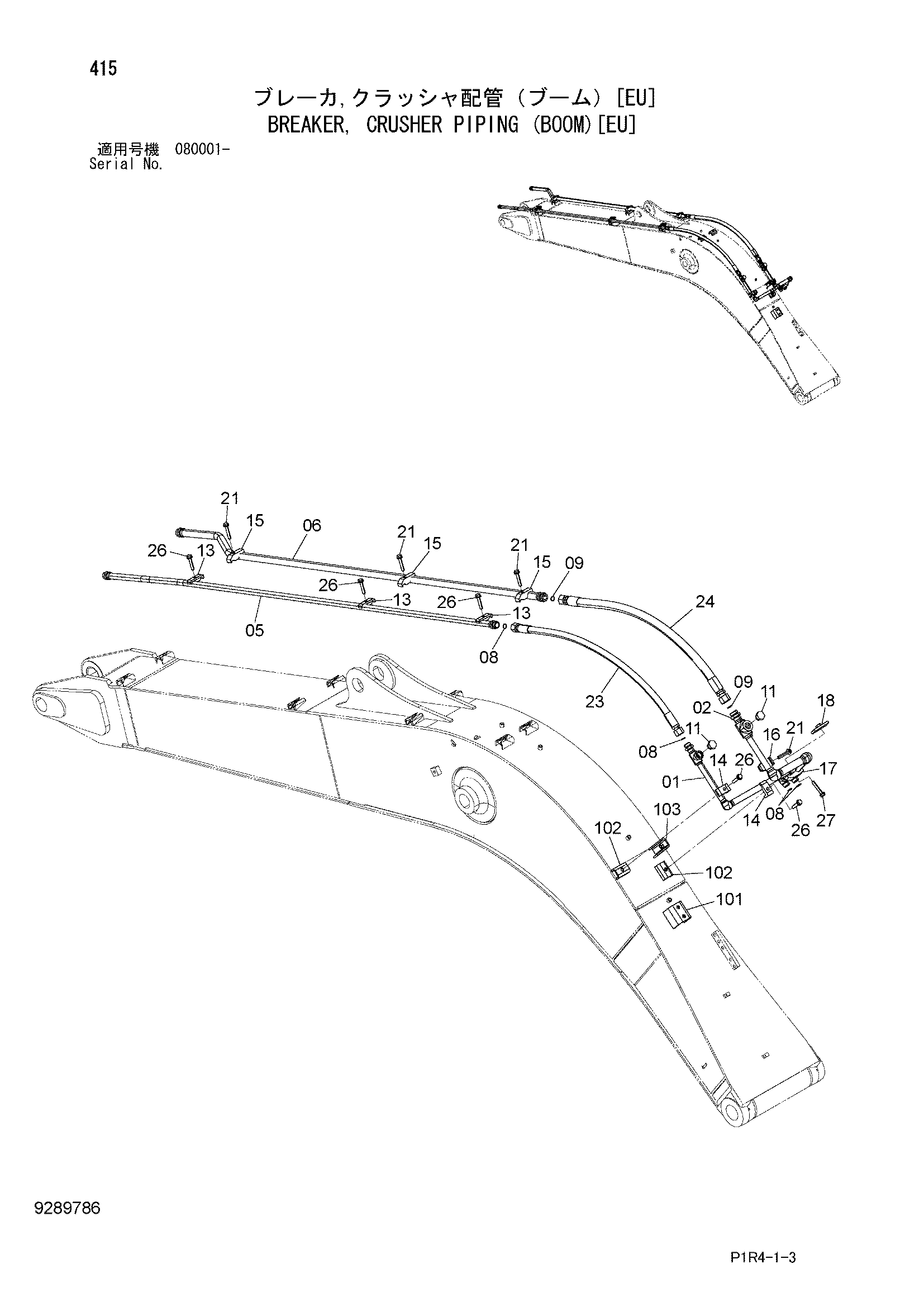

Заводская схема «Гидромолот, гидроножницы трубопроводы (стрела)[EU]» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидромолот, гидроножницы трубопроводы (стрела)[EU] HITACHI ZX135US-3](/catalog-drawings/fc/fc744390-8b2a-47a7-920f-80da9d3c26b2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8111814 | Трубка | 1 |
| 02 | 8113261 | Трубка | 1 |
| 05 | 8082279 | Трубка | 1 |
| 06 | 8087760 | Трубка | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | A885006 | Пробка | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4141806 | Хомут трубки | 3 |
| 14 | 4190126 | Хомут трубки | 2 |
| 15 | 4485222 | Хомут трубки | 3 |
| 16 | 4190127 | Хомут трубки | 1 |
| 17 | 4153488 | Хомут трубки | 1 |
| 18 | 9760754 | Седло винта | 1 |
| 21 | J271270 | Болт с шайбой | 4 |
| 21A | J901270 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 4649408 | Шланг | 1 |
| 24 | 4662954 | Шланг | 1 |
| 26 | J271265 | Болт с шайбой | 5 |
| 26A | J901265 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J271275 | Болт с шайбой | 1 |
| 27A | J901275 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 101 | 9766764 | Седло винта | 1 |
| 102 | 9765301 | Седло винта | 2 |
| 103 | 9756457 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
