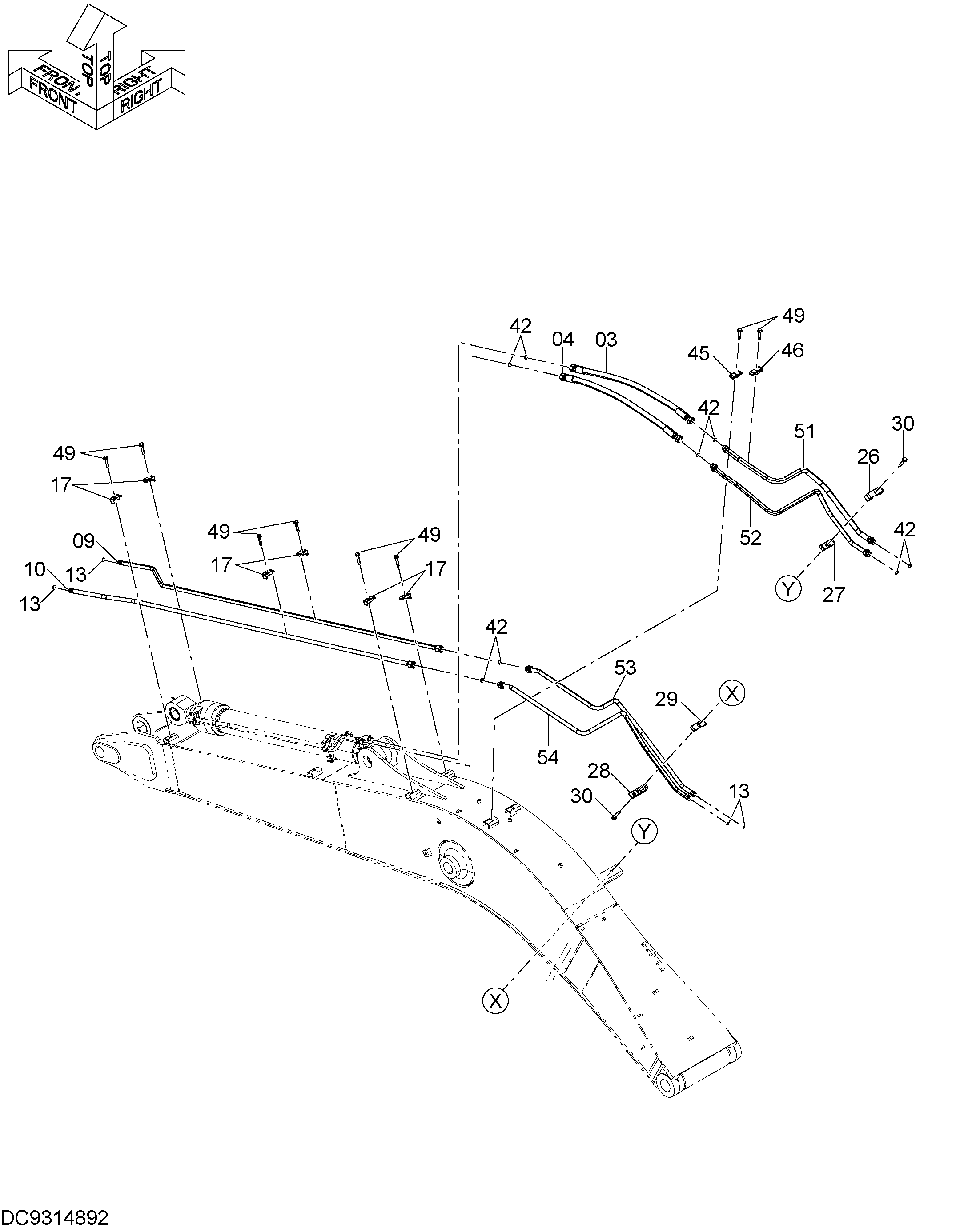

Гидролинии рабочего оборудования (4.6m стрела) — HITACHI ZX135US-3
Заводская схема «Гидролинии рабочего оборудования (4.6m стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4628532 | Шланг | 1 |
| 04 | 4658964 | Шланг | 1 |
| 09 | 8081210 | Трубка | 1 |
| 10 | 8082947 | Трубка | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 4 |
| 17 | 4190125 | Хомут трубки | 6 |
| 26 | 4398113 | Хомут трубки | 1 |
| 27 | 4398114 | Резиновая прокладка | 1 |
| 28 | 4428248 | Хомут трубки | 1 |
| 29 | 4428249 | Резиновая прокладка | 1 |
| 30 | J271275 | Болт с шайбой | 2 |
| 30A | J901275 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 42 | 4187308 | Уплотнительное кольцо | 8 |
| 45 | 4189858 | Хомут трубки | 1 |
| 46 | 4141806 | Хомут трубки | 1 |
| 49 | J271260 | Болт с шайбой | 8 |
| 49A | J901260 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 51 | 8121844 | Трубка | 1 |
| 52 | 8121845 | Трубка | 1 |
| 53 | 8121846 | Трубка | 1 |
| 54 | 8121847 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
