Пилотные гидролинии (2)(PTO) — HITACHI ZX135US-3

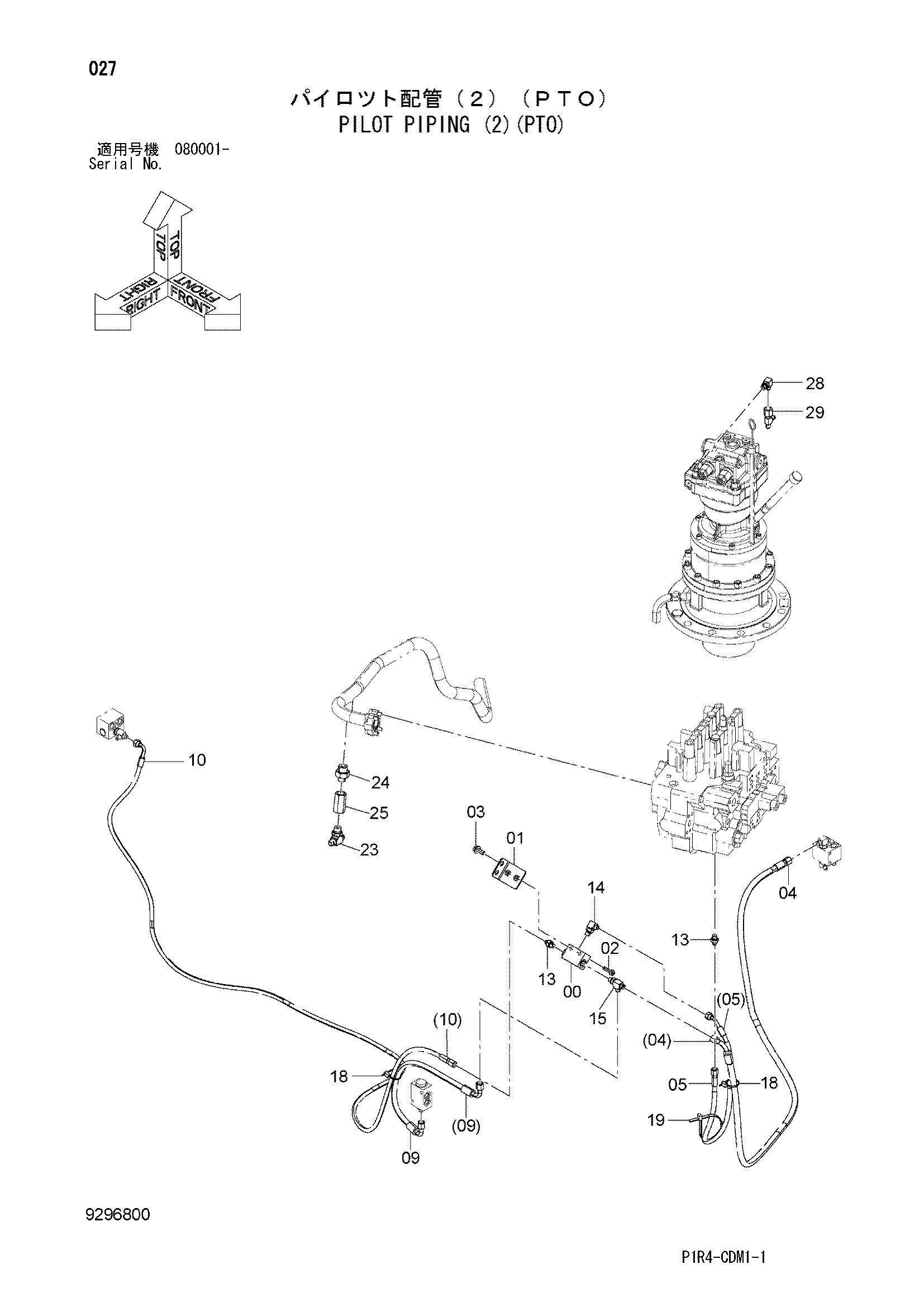

Заводская схема «Пилотные гидролинии (2)(PTO)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203447 | Челночный клапан | 1 |
| 01 | 9768023 | Кронштейн | 1 |
| 02 | J260850 | Болт с шайбой | 2 |
| 02A | J900850 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 9294511 | Шланг в сборе | 1 |
| 04A | 4671446 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 5 |
| 05 | 9294512 | Шланг в сборе | 1 |
| 05A | 4671171 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 2 |
| 09 | 4671170 | Шланг | 1 |
| 10 | 9296806 | Шланг в сборе | 1 |
| 10A | 4319376 | Шланг | 1 |
| 10B | 4327315 | Защитный кожух | 5 |
| 13 | A852122 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852423 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4055311 | Ленточный зажим | 2 |
| 19 | 4323613 | Ленточный зажим | 1 |
| 23 | A852544 | Тройник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4364343 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 24B | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4263803 | Разъём S | 1 |
| 28 | A852323 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4425484 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
